Montaje final, pruebas y precomisionamiento del horno de fusión de virutas de aluminio GM‑M‑11000
Antes de que el GM‑M‑11000 llegara al piso de pruebas, ya había pasado por meses de ingeniería, fabricación y ensamblaje. En la Fase 1, el fabricante de maquinaria pesada de Wisconsin se acercó a nosotros con una necesidad clara: un horno de fusión de virutas de aluminio de alta eficiencia capaz de manejar 11 000 libras de aluminio fundido y al mismo tiempo ofrecer una velocidad de fusión de 2200 libras/hora. Después de una extensa consulta, revisión de aplicaciones y diseño de ingeniería, el GM‑M‑11000 tomó forma, diseñado para integrarse perfectamente con su flujo de trabajo de reciclaje de virutas de mecanizado.

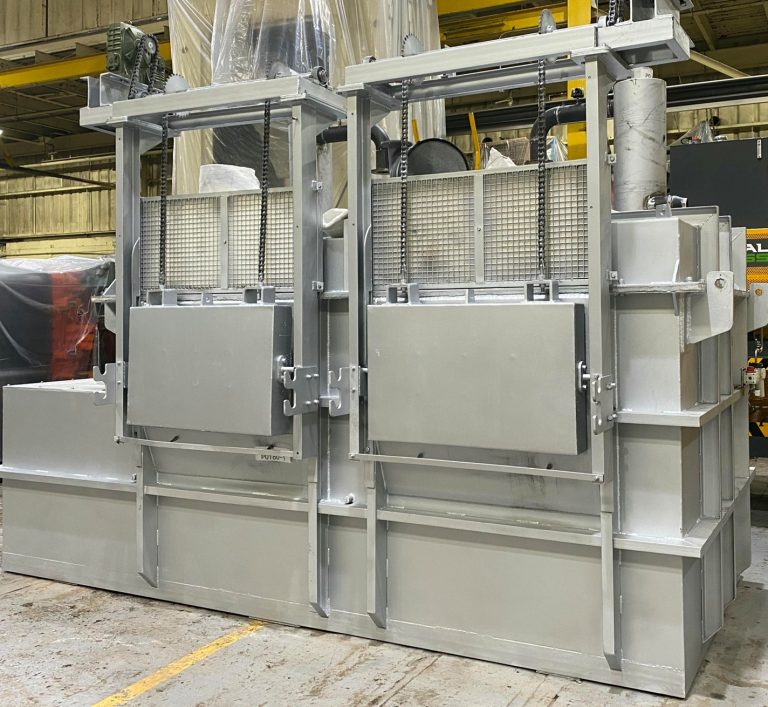

Ahora, en la Fase 2, el horno se encuentra completamente ensamblado en nuestra fábrica. Aquí es donde la máquina pasa de una construcción completa a un sistema validado y listo para producción. Las pruebas y la precomisionamiento garantizan que cada quemador, sensor, superficie refractaria y secuencia lógica de control funcione exactamente según lo diseñado.
👉 Revise la fase de diseño e ingeniería aquí:
Presentamos el GM‑M‑11000: diseñado específicamente para la fusión de virutas de aluminio
El Horno de fusión de virutas de aluminio GM‑M‑11000 es parte de la serie GM‑M, una línea de hornos diseñados específicamente para Reciclaje de virutas, virutas y chatarra de mecanizado de aluminio.. Estos hornos están diseñados para:
Sumerja las virutas rápidamente para reducir la oxidación.
Maximice la recuperación de metales a partir de chatarra fragmentada o aceitosa
Mantenga temperaturas de baño estables durante la carga continua
Reducir la formación de escoria
Ofrezca tasas de fusión consistentes con bajo consumo de combustible
Las aplicaciones incluyen:
fabricación de maquinaria pesada
Centros de mecanizado para automoción
Fundiciones y plantas de fundición a presión
Operaciones de reciclaje secundario de aluminio.
Cualquier instalación que genere grandes volúmenes de virutas de aluminio.
Con su gran capacidad de retención y alto rendimiento de fusión, el GM‑M‑11000 es ideal para operaciones que requieren fusión continua y disponibilidad estable de metal fundido.
Obtenga una cotización gratuita ahora
Pruebas y precomisionamiento: garantía del rendimiento antes del envío
En la fase 2, el horno se somete a una rigurosa secuencia de pruebas para validar la integridad mecánica, el rendimiento eléctrico, la eficiencia de la combustión, los sistemas de seguridad y la lógica de control. Esta etapa garantiza que el horno llegue a las instalaciones del cliente listo para su instalación y puesta en servicio con ajustes mínimos.
1. Verificación mecánica y controles de integridad estructural
Antes de comenzar cualquier prueba eléctrica o de combustión, nuestro equipo realiza una inspección mecánica completa:
Verificación de la fabricación de la carcasa y la integridad de la soldadura.
Inspección del revestimiento refractario para un curado y uniformidad adecuados.
Verificaciones de alineación para soportes de quemadores y sistema de carga.
Inspección de componentes de inclinación hidráulica (si corresponde)
Verificación de puertas de acceso, sellos y aislamientos.
Estas comprobaciones garantizan que el horno pueda soportar ciclos térmicos, tensiones mecánicas y un funcionamiento continuo.

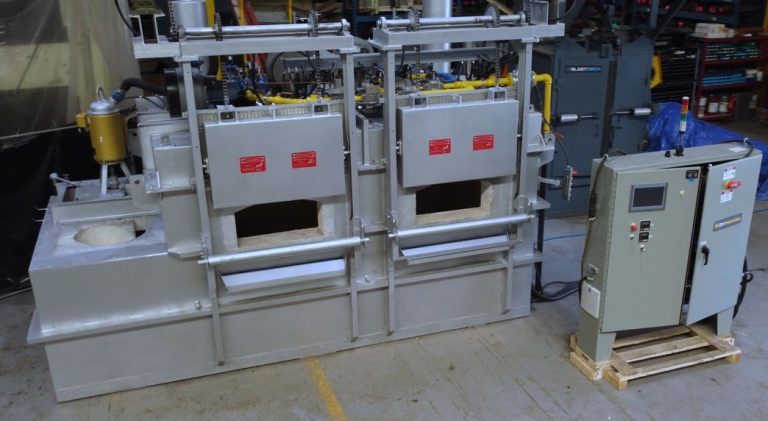

2. Prueba del sistema eléctrico y validación del panel de control
El panel de control del GM‑M‑11000 es el cerebro operativo del horno. Durante la precomisionamiento validamos:
Secuencias lógicas del PLC
Navegación en pantalla HMI y visibilidad de parámetros
Calibración del sensor de temperatura
Precisión de respuesta del termopar
Funcionalidad de bloqueo de seguridad
Parada de emergencia y comportamiento a prueba de fallos
Comunicación entre sensores, actuadores y el PLC.
Cada componente eléctrico se prueba en condiciones de funcionamiento simuladas para garantizar la confiabilidad.
3. Inspección del tren de gas y prueba del sistema de combustión
El sistema de combustión es fundamental para lograr la tasa de fusión y la eficiencia del combustible del horno. Nuestros técnicos realizan:
Prueba de fugas en el tren de gas
Verificación de la regulación de presión
Prueba de secuencia de encendido del quemador.

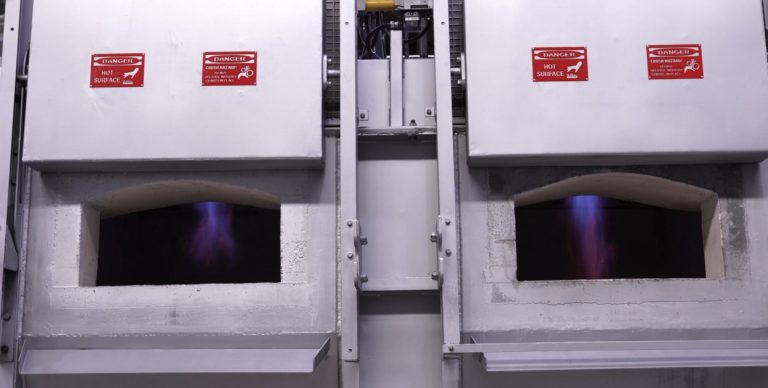

Comprobaciones de estabilidad de la llama a fuego bajo, medio y alto.
Calibración del flujo de aire de combustión.
Prueba de respuesta de modulación del quemador
Estas pruebas garantizan que el horno pueda mantener una combustión estable en todos los rangos operativos.
4. Prueba de funcionamiento en seco del sistema de carga de chips
Debido a que el GM‑M‑11000 está diseñado para virutas de aluminio, el sistema de carga debe funcionar sin problemas y de forma segura. Durante las pruebas de funcionamiento en seco, verificamos:
Movimiento del mecanismo de carga.
Consistencia de la tasa de alimentación
Dispositivos de seguridad para puertas y trampillas.
Integración fluida con el sistema de control.
Respuesta de parada de emergencia
Esto asegura que las virutas se sumergirán rápidamente durante la operación, minimizando la oxidación y maximizando la recuperación.
5. Control de temperatura y simulación de comportamiento térmico
Aunque las pruebas de fusión completas se realizan en las instalaciones del cliente, simulamos el comportamiento térmico mediante:
Hacer funcionar el horno a través de ciclos de calentamiento controlados.
Monitoreo de la expansión y estabilidad del refractario.
Validación de la uniformidad de la temperatura en toda el área del baño.
Prueba de la capacidad de respuesta del sistema de control a los cambios de temperatura.
Estas simulaciones confirman que el horno alcanzará y mantendrá temperaturas de funcionamiento de manera eficiente.
6. Validación del sistema de seguridad
La seguridad es una parte no negociable de la puesta en servicio previa. Probamos:
Alarmas de sobretemperatura
Sistemas de detección de fugas de gas.
Respuestas a fallas de llama
Enclavamientos de puertas y escotillas
Secuencias de parada de emergencia
Integración del sistema de ventilación y escape.
Solo después de que todos los sistemas de seguridad pasan la validación, el horno pasa a la etapa de documentación.
Preparación de la documentación: garantizar una instalación y un inicio sin problemas
Una vez que se completan las pruebas, nuestros equipos de ingeniería y calidad preparan un paquete de documentación completo para el cliente. Esto incluye:
Dibujos finales de ingeniería.
Esquemas del tren de gas
Diagramas de cableado eléctrico.
Documentación de lógica PLC y HMI
Registros de instalación de refractarios.
Informes de validación del sistema de seguridad.
Lista de verificación previa a la puesta en servicio
Pautas de mantenimiento
Manuales de operador
Lista de repuestos
Instrucciones de instalación
Procedimientos de puesta en servicio
Esta documentación garantiza que el proceso de instalación y puesta en marcha del cliente sea eficiente, predecible y totalmente alineado con nuestros estándares de ingeniería.
