Blog
La física de la recuperación de virutas de aluminio: área de superficie, oxidación, humedad y rendimiento del metal
Respuesta directa: Las virutas de aluminio son difíciles de recuperar porque combinan una gran superficie, una baja densidad aparente y una contaminación variable. Las virutas delgadas exponen mucha más área de formación de óxido por unidad de volumen de metal que la chatarra compacta. El agua y el refrigerante consumen energía de secado y crean graves riesgos para el proceso, mientras que los aceites, los finos y la masa no metálica arrastrada distorsionan el rendimiento aparente a menos que el balance de materia utilice el metal contenido como denominador.
Todos los cálculos y gráficos son ilustraciones reproducibles basadas en las suposiciones mostradas. No son datos de prueba, garantías de rendimiento, cálculos de cumplimiento de códigos ni sustitutos de ingeniería térmica, metalúrgica, de combustión, estructural, eléctrica o de seguridad específica del proyecto.
Nomenclatura y Unidades
| Símbolo | Significado | Unidad |
|---|---|---|
| A; V | Área de superficie de viruta y volumen sólido | m²; m³ |
| t; w; yo | Espesor, ancho y largo característicos. | mm o m |
| ρ_a granel | Densidad aparente suelta | kg/m³ |
| m_w; EM | Agua y masa sólida seca. | kilos |
| h_fg | Calor latente de vaporización del agua. | kJ/kg |
| m_feed | Masa de alimentación húmeda entrante | kilos |
| m_metal, alimentación | Metal contenido en el pienso | kilos |
| m_recuperado | Metal líquido/sólido recuperado acreditado | kilos |
| R_m | Recuperación de metales contenidos | % |
Relación superficie-volumen
La reducción del espesor característico de 1,0 mm a 0,1 mm aumenta este A/V aproximado en un factor de diez. Una mayor área expuesta soporta más película de óxido, contaminación adsorbida y un rápido intercambio de calor. Los torneados rizados reales requieren mediciones de imagen o distribución de tamaño; la ecuación es un argumento de escala geométrica, no una ley de oxidación completa.

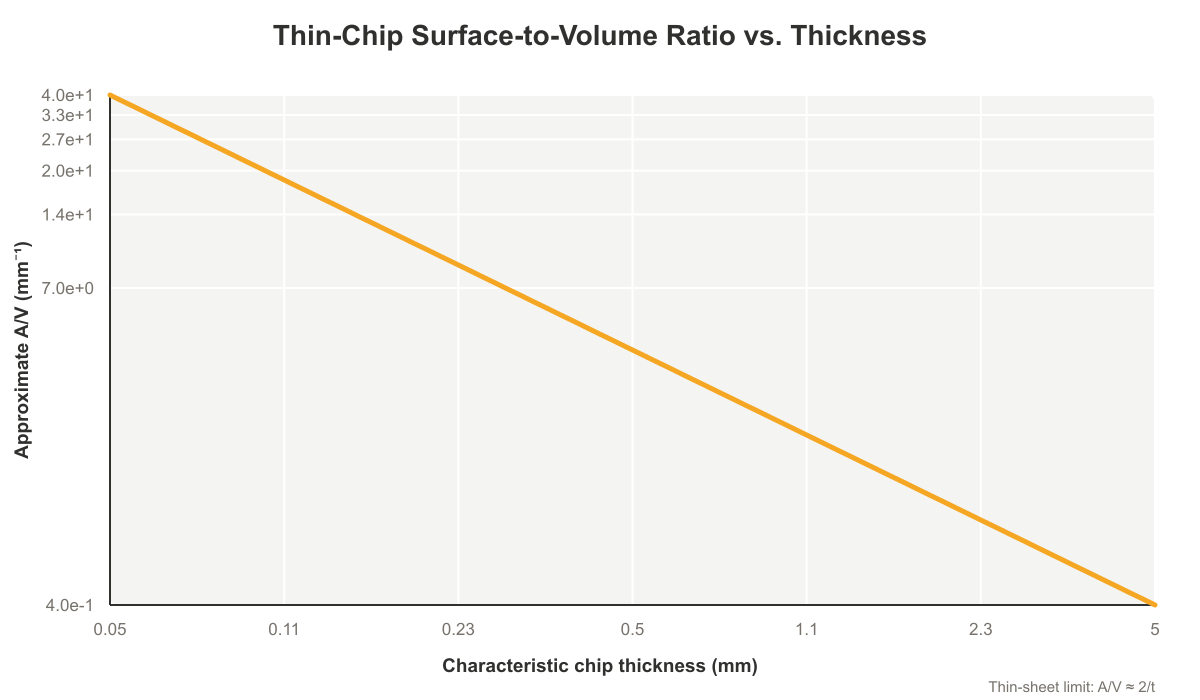

Cifra: Escalado geométrico log-log para la aproximación de chip fino.
Densidad aparente y volumen de carga
Una tonelada de 150 kg/m³ ocupa aproximadamente 6,7 m³ antes de la compactación, mientras que una tonelada de 600 kg/m³ ocupa aproximadamente 1,7 m³. La baja densidad afecta el volumen del contenedor, los transportadores, los puentes, el tiempo de apertura del horno, la inmersión y el rendimiento incluso cuando la masa metálica contenida es idéntica.
La densidad aparente se debe muestrear utilizando un volumen de contenedor y un método de llenado documentados porque la vibración, la morfología de las virutas y el historial de manipulación cambian el resultado.
Cifra: Calor ideal para calentar y vaporizar agua; Se excluyen las pérdidas de equipos.
Termodinámica de eliminación de humedad
Con un 4% en masa de agua por tonelada de alimento húmedo, el término de agua por sí solo es de aproximadamente 28,6 kWh según el modelo atmosférico simple de 25 → 100 °C. Este es un mínimo termodinámico, no un consumo de secadora. La humedad ligada, la química del refrigerante, el rango de ebullición, el escape, el tiempo de residencia y la recuperación de calor cambian el funcionamiento real.
Ningún cálculo de humedad hace que sea seguro cargar metal húmedo en metal fundido. Los procedimientos de preparación, almacenamiento, verificación y operación de materiales deben seguir el diseño del equipo y los requisitos de seguridad calificados del sitio.

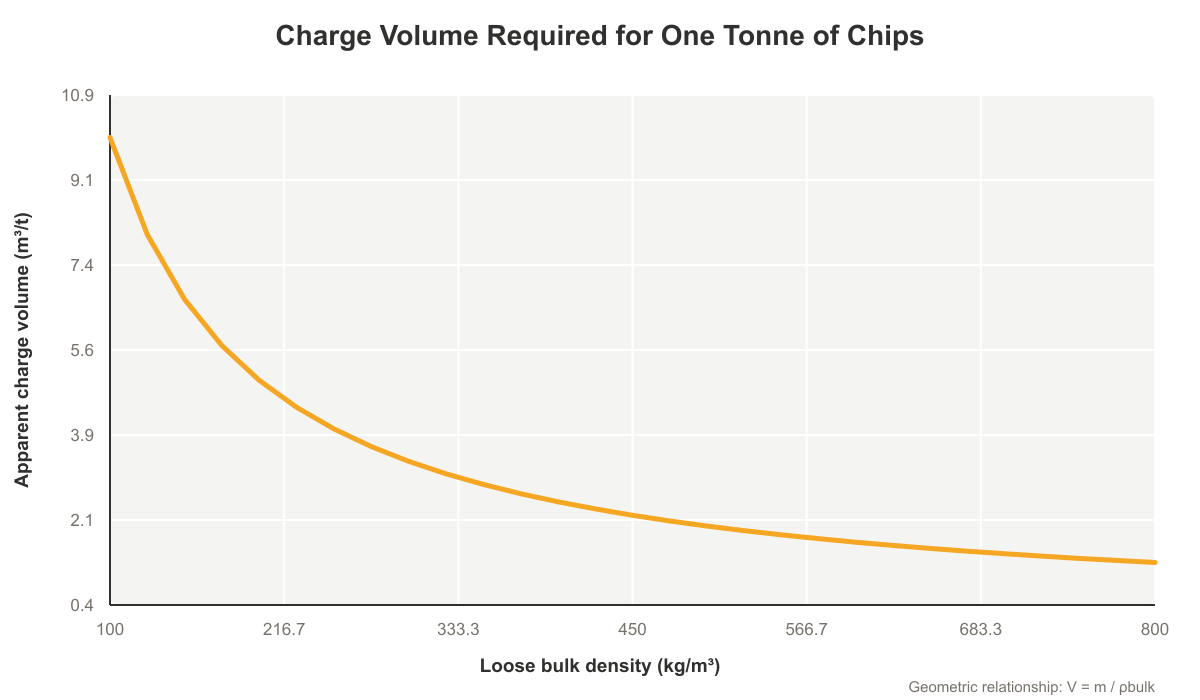

Cifra: Muestra el volumen aparente necesario para contener una tonelada de material suelto.
Un balance de masa de metal correcto
El rendimiento de la alimentación húmeda y la recuperación del metal contenido son diferentes:
Informar únicamente el rendimiento de la alimentación húmeda puede penalizar un proceso por agua o aceite que nunca fue metálico. Informar únicamente sobre la recuperación del metal contenido puede ocultar los costos de preparación del alimento. Ambos son útiles cuando sus denominadores son explícitos.
Cifra: Escenarios ilustrativos de equilibrio de masas, no una curva de rendimiento garantizada.
Ejemplo de recuperación trabajada
Considere 1000 kg de alimento húmedo que contiene 4% de agua, 3% de aceite/otros no metales y 93% de aluminio. El metal contenido es de 930 kg. Si la oxidación, la escoria y las pérdidas por manipulación consumen el 6% del metal contenido, el metal recuperado es:
El cierre de la balanza debe incluir aceite/agua recolectados, filtros, polvo, escoria, cambio de metal residual, derrames, muestreo e incertidumbre de escala.
Del modelo a los datos de la planta
Un estudio de recuperación de virutas científicamente útil toma muestras de la distribución del tamaño de las partículas, el espesor o la morfología, la densidad aparente, la humedad, el contenido de aceite/volátiles, la química del metal, el óxido/escoria, la masa de alimentación, la masa recuperada y el inventario residual. Las muestras deben representar flujos de mecanizado que varían en el tiempo.
La incertidumbre debe acompañar a la recuperación. Si las masas de metal recuperadas y contenidas se miden de forma independiente, la incertidumbre relativa aproximada es:
Los ensayos en planta deberían utilizar lotes repetidos e intervalos de confianza en lugar de una sola ejecución favorable.
Datos numéricos reproducibles
| Componente de alimentación húmeda | Misa ilustrativa | Disposición |
|---|---|---|
| Aluminio contenido | 930 kilogramos | 94% recuperado en ejemplo trabajado |
| Agua | 40 kilos | Se retira antes de derretirse; Servicio de agua ideal ≈28,6 kWh |
| Petróleo/otros no metales | 30 kilos | Requiere caracterización y eliminación controlada. |
| Metal recuperado | 874,2 kilogramos | el 87,42% del pienso húmedo; 94,0% del metal contenido |
| Pérdida de metales | 55,8 kilogramos | Término ilustrativo de óxido/escoria/manipulación |
Los conjuntos de datos trazados son resultados deterministas de las ecuaciones y supuestos establecidos en este artículo. Los valores se pueden recalcular en una hoja de cálculo o programa de ingeniería utilizando unidades consistentes.
Supuestos, limitaciones y lo que el modelo no predice
- La geometría de la viruta está simplificada y no predice la cinética del óxido.
- La energía de secado utiliza las propiedades atmosféricas del agua y excluye la ineficiencia del secador.
- La oxidación/pérdida de escoria es una entrada del escenario, no una constante universal.
- La densidad aparente varía según la morfología, la vibración y el método de medición.
- Los errores de muestreo de humedad, aceite y contenido de metales pueden dominar el resultado de la recuperación.
Recursos de ingeniería relacionados con Dynamo
Recuperación de virutas, virutas y virutas
Planifique el proceso completo de preparación, secado, fusión y recuperación.
Máquinas de procesamiento de chips
Revisión de equipos de lavado y secado de residuos de mecanizado preparados.
Aplicaciones de reciclaje de metales
Conecte la caracterización del alimento con la planificación del horno de reciclaje y la producción.
Preguntas frecuentes
¿Por qué las virutas delgadas de aluminio se oxidan más fácilmente?
Su alta relación superficie-volumen expone más superficie por unidad de volumen de metal. La geometría es un factor; El tiempo, la temperatura, la atmósfera y la contaminación también importan.
¿Cómo se debe informar la recuperación del chip?
Informe tanto el metal recuperado dividido por alimentación húmeda como el metal recuperado dividido por metal contenido, con límites claramente definidos.
¿Cuál es la energía teórica para eliminar el agua?
Es el calor sensible para elevar el agua a su punto de ebullición más el calor latente de vaporización. El uso real de la secadora es mayor.
¿Una mayor densidad aparente garantiza una mayor recuperación?
No. Puede mejorar el manejo y reducir el volumen de carga, pero la química, la humedad, la contaminación, el óxido y la práctica del horno siguen siendo importantes.
¿Puede este modelo establecer condiciones de carga seguras?
No. No es un procedimiento de seguridad. El diseño del equipo, la verificación del material y los requisitos del sitio calificado rigen la carga.
Discutir un sistema de recuperación de virutas de aluminio
Envíe a Dynamo su metal, forma de alimentación, tasa de producción, ventana de temperatura, servicios públicos, cronograma de operación, controles y objetivos del proyecto. La revisión de ingeniería debe utilizar datos específicos del proyecto en lugar de los valores ilustrativos de este artículo.
Para la selección de productos, el Horno de refundición de virutas de aluminio dedicado GM-M es la opción centrada en el chip para revisar. Cuando los chips preparados adecuadamente acompañan a rendimientos de producción limpia compatibles, compare los Horno combinado de fusión de virutas y chatarra GM-G. Ninguna selección hace que el alimento húmedo sea aceptable ni establece un mecanismo de circulación particular.
Referencias y lecturas adicionales
- La Asociación del Aluminio, Reciclaje
- Trunov et al., Oxidación y fusión de nanopolvos de aluminio. (ciencia del área de superficie/óxido; no es un modelo directo de rendimiento de chips industriales)
- Aplicaciones de recuperación de virutas, virutas y virutas de dinamo
