HORNO DE FUSIÓN EN RAMPA
SERIE GM-K
Nuestro horno de fusión de rampa a gas de la serie GM-K, también conocido como horno de fusión combinado, horno de múltiples cámaras o, a veces, llamado horno de doble cámara, es extremadamente flexible. El horno tiene dos funciones distintas. En el lado de la rampa, puede precalentar y fundir cerdas, barras en T o lingotes, y en el lado del fusor de eje, puede fundir retornos, lingotes, incluso chatarra o una combinación de cualquiera de estos. Este horno ofrece excelente eficiencia, fusión uniforme y seguridad para el operador. Con una gran capacidad de fusión y retención, este horno es la mejor opción para fusión central de gran volumen. Esta serie dispone de un elevador automático para simplificar la carga. Y como todos nuestros hornos, la serie GM-K está controlada por un PLC y una pantalla táctil HMI en color que ejecuta un programa sofisticado que optimiza el rendimiento, la operación y la eficiencia.
RESUMEN TÉCNICO
El horno de fusión de eje en rampa serie GM‑K está diseñado para fundir aluminio en grandes volúmenes con una eficiencia de combustible excepcional, velocidades de fusión rápidas y control de temperatura estable. Su exclusivo diseño de eje de rampa precalienta la carga utilizando gases de escape, lo que reduce significativamente el consumo de energía y mejora el rendimiento térmico general. La gran cámara de fusión del horno y el sistema de quemador optimizado garantizan una rápida transferencia de calor y una calidad constante de la masa fundida, incluso en condiciones de producción exigentes. Con su revestimiento refractario duradero, controles automatizados y construcción robusta, la serie GM‑K ofrece un funcionamiento confiable y continuo para fundiciones y plantas de fundición a presión que requieren un alto rendimiento y bajos costos operativos. Este horno es ideal para instalaciones que buscan máxima eficiencia, emisiones reducidas y una calidad superior del metal fundido.
Los hornos de fusión de eje en rampa ofrecen importantes ventajas en eficiencia, calidad de la masa fundida y costo operativo en comparación con los hornos tradicionales de reverbero o crisol. La serie GM‑K utiliza una rampa inclinada y un eje vertical para precalentar la materia prima de aluminio, capturando el calor residual que de otro modo se perdería. Esto reduce drásticamente el consumo de combustible y acorta los ciclos de fusión. Debido a que el horno funciona con aperturas mínimas de puerta, la pérdida de calor y la oxidación se reducen significativamente, lo que resulta en un metal más limpio y una menor formación de escoria. La capacidad de fusión continua del sistema y el control estable de la temperatura lo hacen ideal para operaciones de fundición de gran volumen que exigen un suministro constante de aluminio fundido con un tiempo de inactividad mínimo.
La serie GM‑K combina tecnología de fusión de alta eficiencia con un diseño industrial resistente. Las características clave incluyen un sistema de precalentamiento de eje de rampa, quemadores de gas de alto rendimiento y una gran cámara de fusión diseñada para una rápida transferencia de calor. El funcionamiento a puerta cerrada del horno minimiza la oxidación y mejora la eficiencia del combustible, mientras que el control automatizado de la temperatura garantiza una calidad constante de la masa fundida. Su construcción refractaria duradera respalda una larga vida útil y requisitos de mantenimiento reducidos. Con menores emisiones, menor uso de combustible y una limpieza superior de la fundición, la serie GM‑K es una excelente solución para fundiciones y plantas de fundición a presión centradas en la productividad, la reducción de costos y la producción de aluminio de alta calidad.
FUSIÓN MULTIUSOS
Derrite prácticamente todo lo que quieras.
Nuestra serie GM-K es muy flexible y altamente eficiente. Este horno de fusión puede satisfacer sus necesidades actuales y puede adaptarse a cualquier cambio futuro en su producción. No solo puede fundir una amplia variedad de materiales, sino que, a medida que cambian sus requisitos de producción, le brinda la opción de ejecutar ambas zonas de fusión al mismo tiempo, o solo una. Realmente flexible.

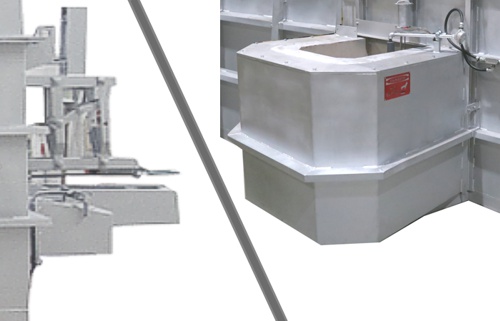

VERTER, DIPOUT O LAVAR
Tres opciones para satisfacer sus necesidades.
Elija entre un grifo neumático, un pozo de inmersión o nuestro sistema de lavado eléctrico. Nuestra serie GM-K le ofrece 3 opciones.
MONITOREO DEL NIVEL LÁSER
Medición de nivel de metal fundido precisa y confiable.
Los sensores de nivel de metal fundido tipo sonda pueden corroerse y verse afectados por la acumulación de escoria y, con el tiempo, pueden dar lecturas falsas. Nuestro sistema de nivel láser no tiene contacto, es preciso, confiable y duradero, y ofrece un funcionamiento sin mantenimiento a largo plazo.
PUERTA DE CARGA CON RAMPA DE PRECALENTAMIENTO GRANDE
Fácil acceso de carga.
Este modelo cuenta con una gran puerta de carga eléctrica en el otro extremo del horno para cargar cerdos, barras en T y lingotes en la rampa de precalentamiento.
CARGA AUTOMATIZADA
Elimina la carga tediosa y simplifica la operación.
En el otro extremo de este horno se dispone de un fusor de cuba con elevador automático que dispone de un carro basculante para lingotes, retornos y chatarra. Los carros se insertan en la parte inferior con varios tipos de material de aluminio y el carro sube, se abre la tapa de fusión del eje y el carro descarga la carga, y regresa al fondo. Se saca el carro y se carga otro carro lleno.
SENSOR DE NIVEL DE PILA INFRARROJOS
Llenado de eje optimizado.
Este horno cuenta con un sensor de infrarrojos que controla el nivel de material en el pozo de fusión. Una vez que se alcanza el nivel correcto, se envía una señal al elevador para enviar el carro con más material. El sistema garantiza un llenado optimizado para un máximo rendimiento.
MAYOR RENDIMIENTO DE LA INVERSIÓN
Le ofrecemos más hornos por su dinero.
Para ser competitivo, la economía actual requiere que los fabricantes realicen sus operaciones de manera más eficiente y rentable que nunca. Ofrecemos el ROI (retorno de la inversión) más alto de la industria. Dynamo le ofrece productos de alta calidad por una inversión razonable y con más funciones que cualquier otra empresa. En pocas palabras, ¡le damos el máximo por su dinero!
DOS PUERTAS DE LIMPIEZA LATERALES
Hicimos la limpieza del horno más fácil.
Las dos puertas de limpieza laterales y la gran puerta con rampa de precalentamiento brindan al operador fácil acceso a todas las partes del interior del calefactor para facilitar la limpieza. No hay puntos ciegos con los que lidiar. Todo esto favorece la limpieza periódica del horno.
ALTA EFICIENCIA TÉRMICA POR DISEÑO
Agregamos significativamente más aislamiento a nuestros hornos que la mayoría de los fabricantes.
El resultado es una eficiencia excelente que requiere menos gas por tonelada de aluminio y su funcionamiento es menos costoso. Un mayor aislamiento también hace que los hornos sean seguros al tacto.
AISLAMIENTO MÁS GRUESO
Agregamos mucho más aislamiento a nuestros hornos que la mayoría de los fabricantes.
El resultado es una eficiencia aún mayor y una construcción sólida y robusta difícilmente superable.
INTERFAZ FÁCIL DE OPERAR
Mayor control: significa mayor eficiencia.
ELIGE TU SISTEMA DE CONTROL
Le brindamos opciones de PLC y HMI.
Seleccione el sistema de control que sea mejor para usted y más sencillo para su equipo de mantenimiento.
TRES SOPLADORES DE AIRE
Tres son mejores que uno.
El uso de sopladores de aire triples nos brinda más flexibilidad y precisión en la cantidad de aire disponible para las cámaras de fusión del eje, precalentamiento de rampa y retención en un momento dado. Cuando se equilibran correctamente, aumentan la eficiencia del horno y reducen los costos de funcionamiento.
MOTORES DEL VENTILADOR CON IMPULSIÓN VFD
Mejor eficiencia y menor costo operativo.
Mucho aire sin control desperdicia una cantidad significativa de energía. Usamos variadores VFD combinados con motores Premium Inverter Duty para brindarle mayores RPM solo cuando es necesario. Todo esto se traduce en mayor eficiencia, menores costos operativos, funcionamiento más silencioso, arranque suave y mayor vida útil del motor. La ventaja es clara. Esta es sólo una de las muchas formas que utilizamos para aumentar la eficiencia de los hornos y reducir los costos operativos a largo plazo.
CONTROL DEL ELEVADOR DEL EJE
Simplifica la carga del ascensor.
Todos los controles necesarios para operar y cargar el elevador del hueco con carros se encuentran en un panel separado ubicado justo en el elevador.
COLECTOR DE AIRE
Sistema completo incluido.
Los hornos vienen con un colector de aire confiable que está adecuadamente dimensionado para el cilindro de aire neumático que opera la cubierta de fusión del eje. También se utiliza aire para mantener limpios y despejados los sensores de nivel del eje.
PANEL DE PUERTA DE LIMPIEZA ARTICULADO
Simplifica la limpieza del horno.
Permite abrir y cerrar ambas puertas de limpieza laterales con una vista clara de las puertas. El panel está ubicado convenientemente y se puede apartar cuando no es necesario.
CONEXIÓN RÁPIDA
Conexión rápida en el sitio.
Nuestros enchufes de conexión rápida eliminan los errores de cableado en el sitio y permiten un rápido montaje del calefactor y mantenimiento futuro en el sitio. Es una de las pequeñas cosas que cuentan y hacen que nuestros hornos sean diferentes.
COMPONENTES DE ALTA CALIDAD
Usamos componentes de marca que usted conoce y ya usa.
Utilizamos solo componentes de la mejor calidad que son de código abierto y están disponibles localmente en su área o en nuestra tienda de repuestos en línea.
SERVICIO REMOTO
Podemos solucionar problemas de su horno de forma remota desde nuestras instalaciones.
Nuestros hornos de fusión mini apilados de la serie GM-E incluyen una unidad de conectividad remota que permite a nuestros técnicos del horno verificar de forma remota el rendimiento del horno, realizar los cambios necesarios en el programa o HMI, o solucionar problemas directamente desde nuestro centro de servicio. El cliente solo debe conectar la unidad a Internet mediante un cable Ethernet. Nosotros nos encargamos del resto.
MONITOREO REMOTO DE LA INDUSTRIA 4.0
Supervise de forma remota el rendimiento de su horno desde cualquier dispositivo.
Como opción, todos nuestros hornos están disponibles con unidades de monitoreo remoto del rendimiento de Industria 4.0 que cuentan con un panel personalizado. No sólo puede monitorear el rendimiento del horno, sino que también puede recibir una notificación antes de que ocurra un problema. Se incluyen recordatorios de mantenimiento basados en condiciones y estadísticas de rendimiento de turnos. Minimice el impacto de las emergencias y maximice el tiempo de actividad y la productividad del horno. Vea lo que sucede con el horno y su producción desde cualquier dispositivo, en cualquier parte del mundo.
TRES TAMAÑOS ESTÁNDAR
Gama flexible de aplicaciones.
Disponibles desde 4,400 libras de fusión por hora hasta 8,800 libras, los hornos de fusión combinados en rampa de la serie GM-K pueden manejar casi cualquier aplicación de fusión.
| Estándar | Estados Unidos / Imperial (Alabama) | Métrico (Al) | ||
| Modelo | Tenencia | Fusión/h * | Tenencia | Fusión/h * |
| GM-K-11000 | 11000 libras | 4400 libras | 5000 kilogramos | 2000 kilogramos |
| GM-K-18000 | 18000 libras | 6600 libras | 8000 kilos | 3000 kilogramos |
| GM-K-24000 | 24000 libras | 8800 libras | 11000kg | 4000 kilogramos |
Aplicaciones para el horno de fusión de eje de rampa de aluminio serie GM-K
La serie GM‑K está diseñada para fundiciones que requieren velocidades de fusión rápidas, alto rendimiento y suministro constante de metal fundido. Su diseño de eje de rampa precalienta la carga utilizando el calor del escape, lo que mejora drásticamente la eficiencia térmica y reduce el consumo de combustible. Esto lo hace ideal para operaciones de fundición a gran escala donde la productividad, la calidad de la fundición y los costos operativos impactan directamente el rendimiento y la rentabilidad de la fundición.
Las operaciones de fundición a presión dependen de un flujo estable e ininterrumpido de aluminio fundido limpio. La serie GM‑K ofrece fusión continua con control preciso de la temperatura, lo que garantiza una calidad del metal constante para máquinas de fundición a presión de alta y baja presión. Su funcionamiento a puerta cerrada minimiza la oxidación, mientras que el sistema de quemador optimizado mantiene condiciones estables de fusión durante largos ciclos de producción.
El diseño de eje de rampa permite que el horno procese de manera eficiente una amplia gama de materias primas de aluminio, incluidas chatarra, canales, compuertas y retornos internos. El precalentamiento de la carga reduce la oxidación y mejora la eficiencia de fusión, incluso con chatarra mixta o de menor calidad. Esto hace que la Serie GM‑K sea una excelente opción para instalaciones y fundiciones centradas en el reciclaje que buscan reducir los costos de materia prima.
Con su gran cámara de fusión y su entorno térmico estable, la serie GM‑K admite la preparación de aleaciones y el acondicionamiento de la masa fundida. Los operadores pueden agregar elementos de aleación, desgasificar la masa fundida y mantener un control preciso de la temperatura antes de transferir el metal al equipo de fundición. Esto garantiza una composición de aleación consistente y una calidad metalúrgica mejorada para aplicaciones de fundición exigentes.
La serie GM‑K es ideal para operaciones de fundición de gran volumen que requieren un suministro continuo y confiable de aluminio fundido. Las fundiciones automotrices y aeroespaciales se benefician de sus rápidas tasas de fusión, bajas emisiones y control de temperatura estable. El eficiente sistema de quemador del horno y su duradero revestimiento refractario admiten ciclos operativos prolongados, lo que lo hace adecuado para entornos industriales exigentes.
El sistema de precalentamiento del eje de rampa reduce significativamente el consumo de combustible, lo que hace que la Serie GM-K sea una opción ideal para instalaciones enfocadas en reducir los costos operativos y mejorar la eficiencia energética. Al capturar el calor residual y minimizar la pérdida de calor, el horno ofrece un rendimiento térmico superior con emisiones reducidas. Esta aplicación es especialmente valiosa para las fundiciones que buscan mejorar la sostenibilidad y reducir los gastos relacionados con la energía.
Preguntas frecuentes sobre el horno de fusión de eje de rampa de aluminio serie GM-K
Un horno de fusión con eje en rampa proporciona una eficiencia térmica significativamente mayor y velocidades de fusión más rápidas en comparación con los hornos tradicionales de reverbero o de crisol. La Serie GM‑K utiliza una rampa inclinada y un eje vertical para precalentar la materia prima de aluminio con el calor del escape, lo que reduce el consumo de combustible y acorta los ciclos de fusión. Debido a que el horno funciona con aperturas mínimas de puerta, la pérdida de calor y la oxidación se reducen en gran medida, lo que resulta en un metal más limpio y una menor formación de escoria. Este diseño hace que la Serie GM‑K sea ideal para operaciones de gran volumen que buscan costos operativos más bajos y una mejor calidad de la masa fundida.
La serie GM‑K está diseñada para fundir una amplia gama de materiales de aluminio, incluidos lingotes, sows, chatarra, canales, compuertas y retornos internos. El sistema de precalentamiento del eje de rampa mejora la eficiencia de la fusión incluso cuando se procesa chatarra mixta o de menor calidad. Al reducir la oxidación y maximizar la recuperación de calor, el horno produce constantemente aluminio fundido limpio y de alta calidad, adecuado para aplicaciones de fundición exigentes.
El funcionamiento de puerta cerrada del horno y el sistema de quemador optimizado mantienen un ambiente de fusión estable y con bajo contenido de oxígeno. El precalentamiento de la carga en el eje de la rampa reduce el choque térmico y minimiza la oxidación durante la fusión. El proceso de fusión controlado evita la turbulencia excesiva, reduciendo la formación de óxido y mejorando la limpieza del metal. Estas características en conjunto reducen la generación de escoria, mejoran la calidad de la masa fundida y mejoran el rendimiento de la fundición.
Sí, la serie GM‑K está diseñada específicamente para la fusión continua de aluminio de alto rendimiento. Su gran cámara de fusión, su eficiente sistema de quemador y su control de temperatura estable permiten ciclos operativos prolongados con un tiempo de inactividad mínimo. Las fundiciones y plantas de fundición a presión se benefician de su capacidad para ofrecer un suministro constante de aluminio fundido con temperatura y calidad constantes, lo que lo hace ideal para entornos de producción de gran volumen.
Sí, los hornos de fusión de eje en rampa de aluminio de la serie GM‑K están disponibles en todo Estados Unidos, Canadá y México. Las fundiciones, plantas de fundición a presión y procesadores de aluminio de toda América del Norte dependen de estos hornos para una fusión eficiente, un menor consumo de combustible y una calidad constante del metal. La disponibilidad regional garantiza una entrega más rápida, soporte técnico confiable y acceso a piezas de repuesto. Las unidades se pueden configurar con varias capacidades, sistemas de quemadores y paquetes de automatización para cumplir con requisitos de producción específicos.
¿DIFERENTE TAMAÑO?
Permítanos hacer uno para usted.
Cuéntenos sus requisitos y estaremos encantados de trabajar con usted para brindarle exactamente lo que necesita.
