HORNOS DE FUSIÓN DE SOLERA SECA
SERIE GM-D
La serie GM-D es un horno de fusión de solera seca de aluminio alimentado por gas con una cámara de carga seca separada y un baño de retención de metal fundido. La carga se derrite en un hogar en ángulo antes de fluir hacia el baño, evitando la inmersión directa del alimento frío. Quemadores y controles separados sirven a las zonas de fusión y retención. Este fusor de solera seca se especifica en función de la materia prima adecuada, la velocidad de fusión, la demanda de mantenimiento, los objetivos de calidad del metal y el diseño de fundición o transferencia.
RESUMEN TÉCNICO

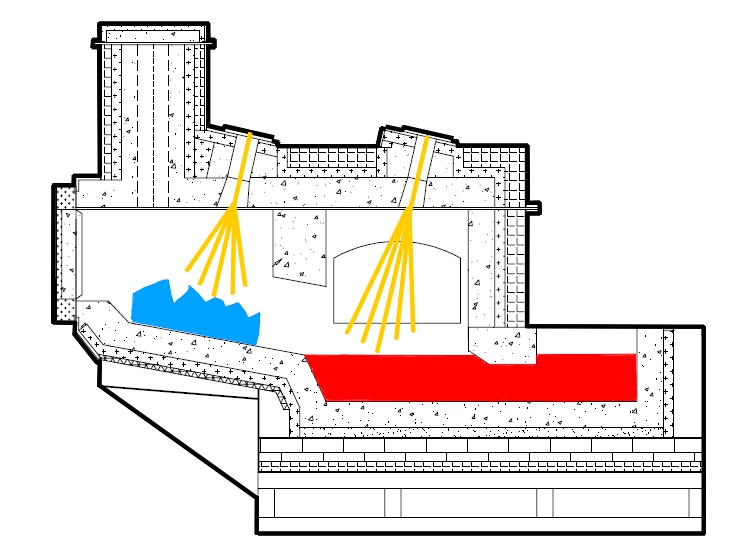

Un solera seca, a veces llamado solera seca, es una superficie de carga refractaria inclinada en lugar de un charco de metal fundido. En el horno de solera seca de aluminio GM-D, los lingotes adecuados y los retornos preparados limpios se calientan y se funden en el solera seca inclinado antes de que el aluminio líquido drene hacia el baño de retención. Esta disposición de horno de fusión de solera seca de aluminio puede ayudar a mantener las capas de óxido y algunos residuos sólidos en el hogar para su eliminación en lugar de llevarlos directamente al baño. La preparación del alimento, la limpieza del hogar y las prácticas operativas siguen siendo esenciales para lograr una alta pureza del metal.
La zona de carga seca separa el aluminio sólido entrante del baño de retención fundido, lo que puede reducir la alteración de la temperatura del baño y ayudar a limitar el arrastre de óxido. No hace que sea seguro cargar chatarra húmeda, aceitosa o incompatible. Evalúe la aleación, el tamaño del material, la humedad, los recubrimientos y la contaminación antes de su uso. El hogar refractario inclinado favorece la separación de la capa de óxido porque el aluminio fundido se drena mientras que algunas capas de óxido permanecen en el hogar; la limpieza real y la baja pérdida de metal dependen de las condiciones de alimentación, la temperatura y las prácticas de limpieza.
El GM-D es un horno de solera seca para fundir y mantener aluminio con cámaras separadas para fundir y mantener. Sus dos quemadores, dos ventiladores y sistemas de calefacción independientes admiten el control de temperatura de dos zonas, lo que permite gestionar la ruta de fusión y el baño de retención para sus diferentes funciones. La gran puerta de carga trasera, el acceso lateral para mantenimiento, los controles PLC/HMI y la construcción refractaria aislada respaldan la operación y limpieza planificadas. Compare la tasa de fusión requerida, la reserva de retención, la geometría de carga y los espacios libres de acceso antes de seleccionar un tamaño.
VENTAJAS DEL solera seca
Seguridad y Eficiencia.
La cámara de carga del solera seca no contiene metal fundido, por lo que reduce los peligros de salpicaduras de metal. Además, este diseño evita la caída de temperatura provocada por la adición de lingotes fríos o chatarra al baño de metal. La cámara de carga está inclinada hacia abajo y, a medida que el metal se funde, pasa al baño de metal. Una menor caída de temperatura significa una temperatura más constante, lo que se traduce en piezas fundidas de mejor calidad y menos desechos.

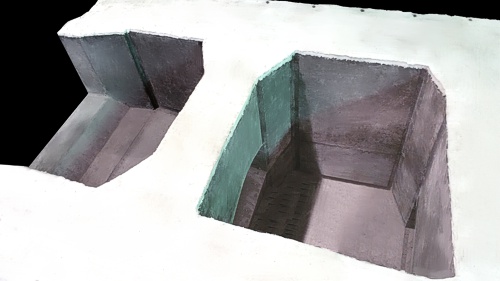

DOS CÁMARAS
Cámaras separadas de fusión y retención.
GM-D tiene cámaras de fusión y retención separadas, cada una con su propio quemador, soplador de aire y sistema de calefacción. Esto admite un control independiente de la temperatura de fusión y mantenimiento: la carga puede derretirse en el solera seca mientras el baño se gestiona para la demanda de fundición posterior. La disposición puede reducir las oscilaciones de temperatura debidas a la carga, pero la aleación, la velocidad de alimentación, el mantenimiento y las prácticas operativas aún determinan el resultado. GM-D es especialmente relevante para lingotes adecuados y retornos preparados limpios.
MAYOR RENDIMIENTO DE LA INVERSIÓN
Le ofrecemos más hornos por su dinero.
Para ser competitivo, la economía actual requiere que los fabricantes realicen sus operaciones de manera más eficiente y rentable que nunca. Ofrecemos el ROI (retorno de la inversión) más alto de la industria. Dynamo le ofrece productos de alta calidad por una inversión razonable y con más funciones que cualquier otra empresa. En pocas palabras, ¡le damos el máximo por su dinero!
ELIGE TU SISTEMA DE CONTROL
Le brindamos opciones de PLC y HMI.
Seleccione el sistema de control que sea mejor para usted y más sencillo para su equipo de mantenimiento.

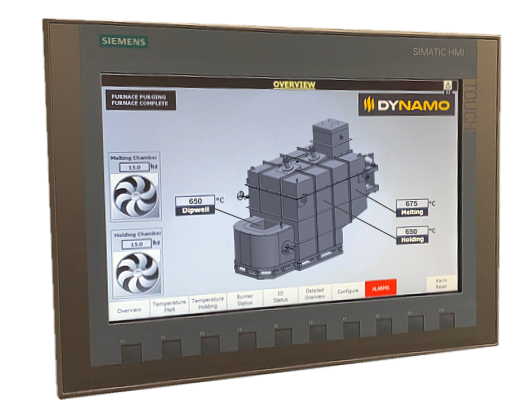

INTERFAZ FÁCIL DE OPERAR
Mayor control: significa mayor eficiencia.
Los hornos de fusión de solera seca de la serie GM-D cuentan con control PLC de última generación con grandes pantallas HMI en color con gráficos fáciles de leer, todo sin costo adicional. Vea en tiempo real todas las funciones del horno y cambie cualquier configuración sobre la marcha. Eso sí que es control.
SOPLADORES DE AIRE DOBLES
Dos son mejores que uno.
El uso de sopladores de aire dobles nos brinda más flexibilidad y precisión en la cantidad de aire disponible para las cámaras de fusión y retención en un momento dado. Cuando se equilibran correctamente, aumentan la eficiencia del horno y reducen los costos de funcionamiento.
MOTORES DEL VENTILADOR CON IMPULSIÓN VFD
Mejor eficiencia y menor costo operativo.
Mucho aire sin control desperdicia una cantidad significativa de energía. Usamos variadores VFD combinados con motores Premium Inverter Duty para brindarle mayores RPM solo cuando es necesario. Todo esto se traduce en mayor eficiencia, menores costos operativos, funcionamiento más silencioso, arranque suave y mayor vida útil del motor. La ventaja es clara. Esta es sólo una de las muchas formas que utilizamos para aumentar la eficiencia de los hornos y reducir los costos operativos a largo plazo.
COMPONENTES DE ALTA CALIDAD
Usamos componentes de marca que usted conoce y ya usa.
Utilizamos solo componentes de la mejor calidad que son de código abierto y están disponibles localmente en su área o en nuestra tienda de repuestos en línea.

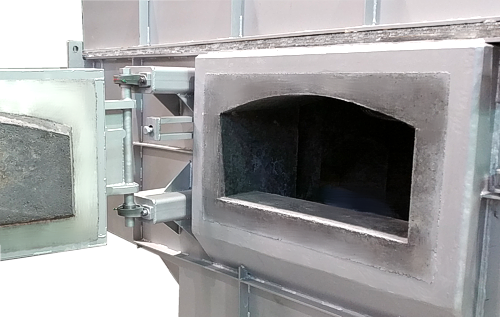

PUERTA DE LIMPIEZA LATERAL GRANDE
Fácil acceso a todo el interior del horno sin puntos muertos.
La clave para una larga vida útil del horno es la limpieza periódica. Sin embargo, la limpieza es difícil debido a una pequeña puerta de mantenimiento. Hemos hecho que nuestra puerta de limpieza lateral sea extra ancha para facilitar y fomentar una limpieza fácil y regular.
FILTRACIÓN DE ESCOBAS DE ALUMINIO CERÁMICO
Viene de serie con todos los modelos y mantiene limpio el aluminio.
Nuestro filtro de espuma cerámica puede eliminar y absorber eficazmente impurezas grandes o pequeñas en aluminio fundido, mejora la calidad de la superficie y la eficacia de la microestructura. Resistencia al choque térmico, este filtro cerámico mejora la pureza y mejora la resistencia a la erosión del aluminio fundido.

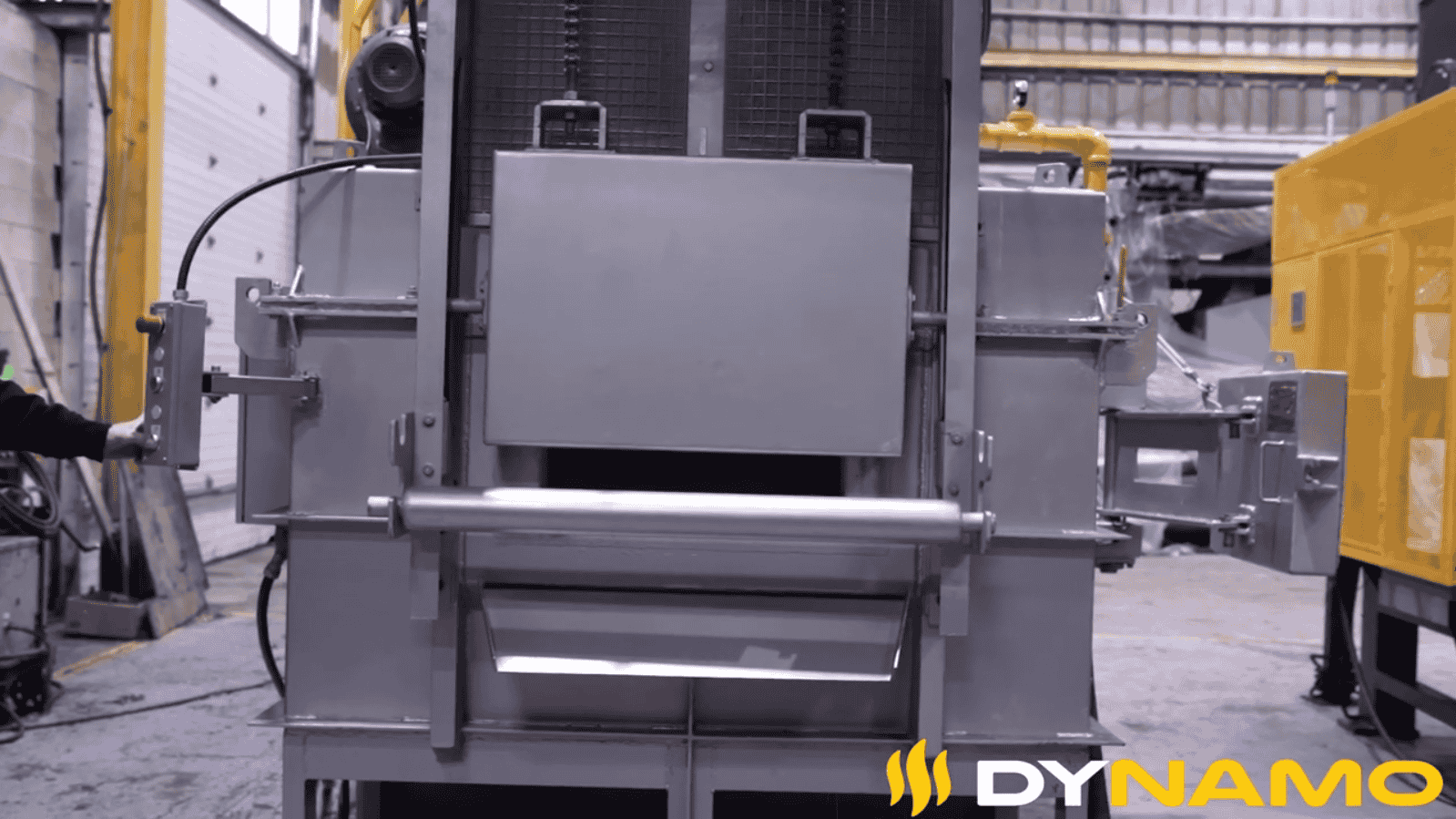

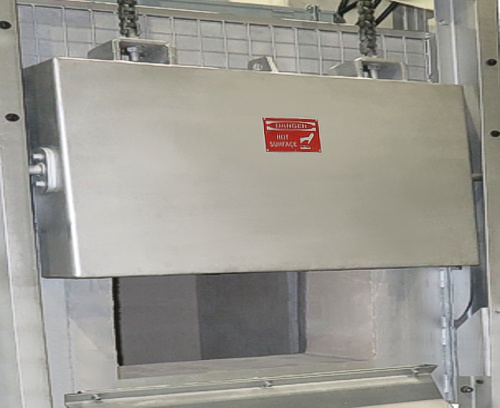

PUERTA DE CARGA ELÉCTRICA
Simplifique y acelere la carga del horno.
Nuestra puerta estándar tiene bisagras manuales. Sin embargo, puede agregar esta puerta de carga eléctrica para aumentar la velocidad y la productividad.
SERVICIO REMOTO
Podemos solucionar problemas de su horno de forma remota desde nuestras instalaciones.
Nuestro horno de fusión de solera seca serie GM-D incluye una unidad de conectividad remota que permite a nuestros técnicos del horno verificar de forma remota el rendimiento del horno, realizar los cambios necesarios en el programa o HMI, o solucionar problemas directamente desde nuestro centro de servicio. El cliente solo debe conectar la unidad a Internet mediante un cable Ethernet. Nosotros nos encargamos del resto.
MONITOREO REMOTO DE LA INDUSTRIA 4.0
Supervise de forma remota el rendimiento de su horno desde cualquier dispositivo.
Como opción, todos nuestros hornos están disponibles con unidades de monitoreo remoto del rendimiento de Industria 4.0 que cuentan con un panel personalizado. No sólo puede monitorear el rendimiento del horno, sino que también puede recibir una notificación antes de que ocurra un problema. Se incluyen recordatorios de mantenimiento basados en condiciones y estadísticas de rendimiento de turnos. Minimice el impacto de las emergencias y maximice el tiempo de actividad y la productividad del horno. Vea lo que sucede con el horno y su producción desde cualquier dispositivo, en cualquier parte del mundo.
SEIS TAMAÑOS ESTÁNDAR
Gama flexible de aplicaciones.
Disponibles con una velocidad de fusión de 330 libras a 1650 libras por hora, los hornos de fusión de solera seca de la serie GM-D permiten una amplia gama de aplicaciones.
| Estándar | Estados Unidos / Imperial (Alabama) | Métrico (Al) | ||
| Modelo | Tenencia | Fusión/h * | Tenencia | Fusión/h * |
| GM-D-1100 | 1100 libras | 330 libras | 500 kilogramos | 150 kilogramos |
| GM-D-1760 | 1760 libras | 550 libras | 800 kilogramos | 250 kilos |
| GM-D-2200 | 2200 libras | 660 libras | 1000 kilogramos | 300 kilogramos |
| GM-D-2600 | 2600 libras | 880 libras | 1200 kilogramos | 400 kilos |
| GM-D-3300 | 3300 libras | 1100 libras | 1500 kilogramos | 500 kilogramos |
| GM-D-4400 | 4400 libras | 1650 libras | 2000 kilogramos | 750 kilogramos |
Aplicaciones para el horno de fusión de solera seca de aluminio serie GM-D
GM-D mantiene el hogar de carga libre de un baño fundido estancado, lo que reduce la exposición directa a salpicaduras cuando se carga material seco adecuado. Esta es una ventaja de seguridad, no una garantía contra salpicaduras o reacciones: la carga debe estar seca, inspeccionada y manipulada según el procedimiento de metal caliente de la planta. A medida que el metal se funde en el hogar inclinado, drena hacia el baño de retención con menos perturbación directa del baño.
El solera seca puede acomodar lingotes de tamaño adecuado y retornos voluminosos preparados que se ajustan a la puerta de carga y al hogar. No sustituye la eliminación de humedad, aceite, aleaciones incompatibles o contaminantes peligrosos de la chatarra. Evalúe la geometría de la carga, las necesidades de limpieza, el arrastre de óxido y la recuperación medida del metal antes de afirmar una baja pérdida de metal para una mezcla de alimentación específica.
Un horno de solera seca para fundición a presión puede combinar la fusión con un baño de retención controlado por separado. Para un horno de solera seca con estación de fundición, confirme que la huella, la velocidad de fusión, la reserva de mantenimiento y la ruta de descarga se ajusten a la celda individual; En cambio, las instalaciones más grandes pueden dar servicio a varias líneas. GM-E sigue siendo la opción de minipila compacta para la fusión dentro de la celda. Compare estos arreglos en el guía de aplicación de fundición a presión.
Con su baño fundido estable y su entorno de fusión controlado, la serie GM‑D es ideal para la preparación de aleaciones y el tratamiento de masas fundidas. Los operadores pueden agregar elementos de aleación, realizar desgasificación y mantener un control preciso de la temperatura antes de transferir metal al equipo de fundición. El proceso de fusión gradual en el hogar reduce la formación de óxido y mejora la uniformidad de la aleación. Esto convierte a la serie GM‑D en una excelente opción para producir aleaciones de aluminio de alto rendimiento utilizadas en aplicaciones automotrices, aeroespaciales e industriales donde la consistencia metalúrgica es fundamental.
La Serie GM‑D está diseñada para instalaciones enfocadas en reducir el consumo de combustible y mejorar la eficiencia operativa. Su proceso de fusión a puerta cerrada minimiza la pérdida de calor, mientras que el diseño del hogar en ángulo garantiza una transferencia de calor eficiente a la carga. Debido a que el material frío no se agrega directamente al baño fundido, el horno evita las caídas de temperatura que normalmente aumentan el uso de combustible en los sistemas convencionales. Combinada con un aislamiento grueso, un revestimiento refractario de alta calidad y un control de quemador optimizado por PLC, la serie GM‑D ofrece costos operativos más bajos y una eficiencia energética mejorada.
El hogar inclinado permite que el aluminio fundido drene hacia la zona de retención, mientras que algunas capas de óxido y residuos sin derretir pueden permanecer en el hogar para su eliminación. Esta separación de la piel de óxido puede respaldar una alta pureza del metal, pero no reemplaza el desnatado, el control de aleaciones o las pruebas de calidad de la masa fundida. Planifique el punto de transferencia y la temperatura de mantenimiento para que el metal limpio llegue al proceso de fundición sin turbulencias innecesarias.
La serie GM‑D está diseñada para un funcionamiento continuo, lo que la hace ideal para plantas que ejecutan ciclos de producción prolongados. Su revestimiento refractario de alta resistencia, su robusta carcasa de acero y su sistema de quemador controlado por PLC garantizan un rendimiento estable con mínimas interrupciones por mantenimiento. La capacidad del horno para mantener una calidad constante de la masa fundida durante largos períodos mejora la estabilidad general del proceso y la eficiencia de la producción. Esta confiabilidad es especialmente valiosa para plantas de fundición de automóviles, grandes fundiciones y procesadores de aluminio de gran volumen.
Las fundiciones con múltiples líneas de fundición a menudo requieren un sistema de fusión centralizado capaz de alimentar varios procesos simultáneamente. La serie GM‑D proporciona la capacidad de fusión, la estabilidad de retención y la automatización necesarias para dar servicio a múltiples estaciones de vertido de cuchara o máquinas de fundición. Los accesorios opcionales para manipulación de metales, como grifos, lavaderos y sistemas de transferencia, permiten una integración perfecta en diseños de producción complejos. Esto convierte a la serie GM‑D en una solución versátil para instalaciones que buscan una gestión centralizada de la masa fundida con alta eficiencia y una salida de metal limpia.
Preguntas frecuentes sobre el horno de fusión de solera seca de aluminio serie GM-D
El GM-D separa la carga sólida del baño de retención. Su solera seca inclinado puede reducir la exposición directa a salpicaduras durante la carga y limitar la alteración de la temperatura del baño a medida que el metal se derrite y se escurre. Estas son características de reducción de riesgos, no permiso para cargar material mojado o contaminado. El calentamiento separado para derretir y mantener también admite el control de temperatura de dos zonas.
GM-D es especialmente adecuado para lingotes de aluminio secos y retornos preparados limpios compatibles que se adaptan al hogar y a la puerta de carga. Otros piensos voluminosos deben revisarse en busca de aleación, tamaño, humedad, recubrimientos y contaminación. Nunca asuma que un solera seca hace que la carga húmeda o aceitosa sea segura; La configuración del horno y la preparación de la alimentación deben verificarse antes de la operación.
El aluminio se funde en el solera seca en ángulo antes de drenar al baño de retención. Algunas capas de óxido y residuos sólidos pueden permanecer en el hogar para su eliminación, reduciendo su transferencia directa al baño. Junto con el desnatado, la preparación de carga y el control de zona independiente adecuados, ese proceso puede respaldar una alta pureza del metal y una menor pérdida de masa fundida. Los resultados reales dependen de la mezcla de alimento y de las prácticas operativas, no de un porcentaje de recuperación universal garantizado.
Sí, la serie GM‑D está diseñada para la fusión continua de aluminio en grandes volúmenes. Su configuración de doble quemador (fundir y mantener) garantiza un control estable de la temperatura durante largos ciclos de producción. Debido a que la carga no altera el baño fundido, el horno mantiene condiciones constantes de fusión incluso durante cargas frecuentes. Esto hace que la serie GM‑D sea ideal para plantas de fundición a presión, líneas de fundición por gravedad y fundiciones que requieren un suministro confiable e ininterrumpido de aluminio fundido. Su revestimiento refractario duradero y su sistema de control basado en PLC respaldan una larga vida útil con un tiempo de inactividad mínimo.
Sí, los hornos de fusión de solera seca de aluminio de la serie GM‑D están disponibles en todo Estados Unidos, Canadá y México. Las fundiciones, plantas de fundición a presión y procesadores de aluminio de toda América del Norte dependen de estos hornos para una carga más segura, una calidad de fusión más limpia y un menor consumo de combustible. La disponibilidad regional garantiza una entrega más rápida, soporte técnico confiable y acceso a piezas de repuesto. Las unidades se pueden configurar con varias capacidades, sistemas de quemadores, paquetes de automatización y opciones de manipulación de metales para cumplir con requisitos de producción específicos.
