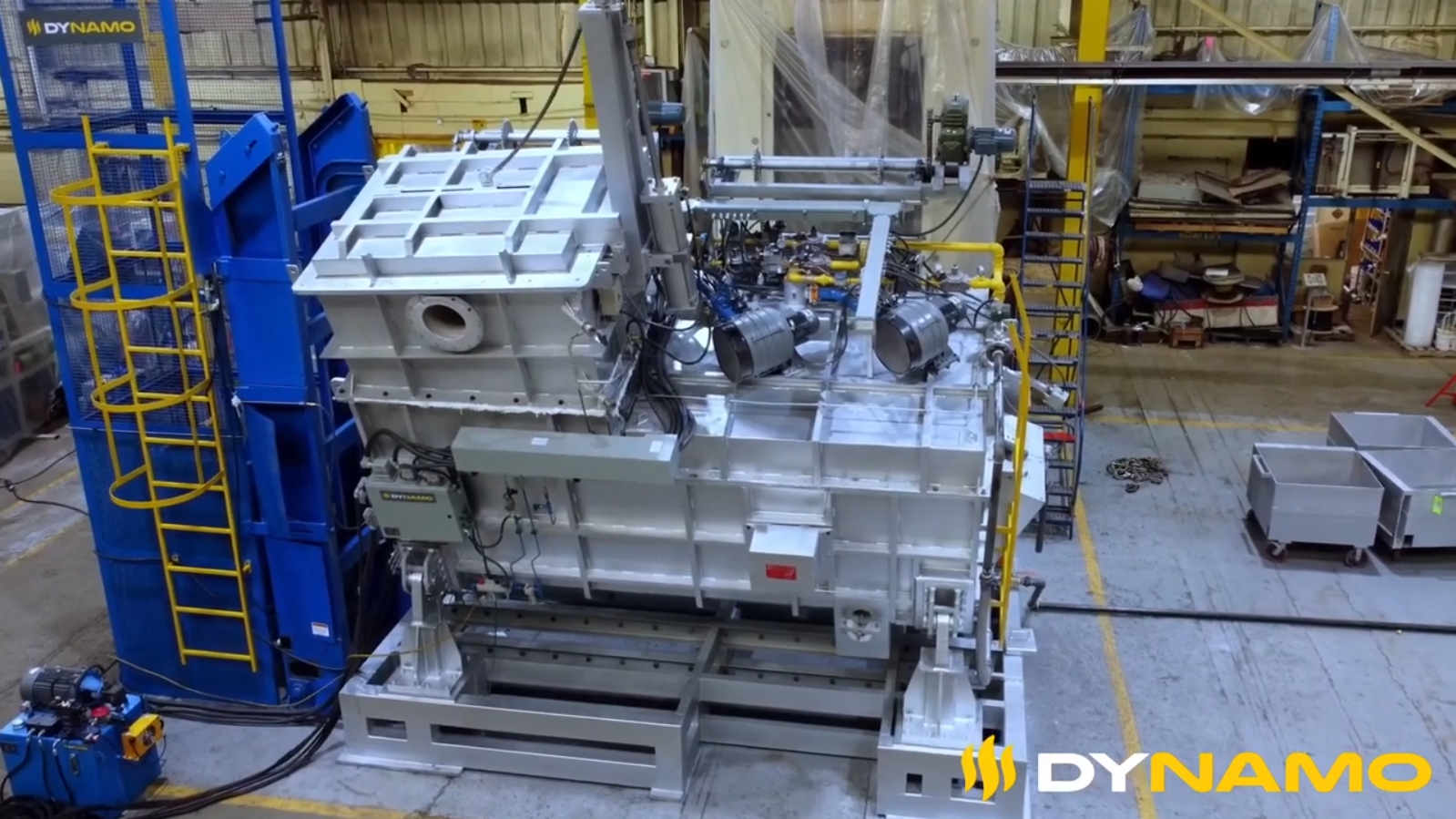

HORNO DE FUSIÓN DE PILA BASCULANTE
SERIE GM-F
Nuestro horno de fusión basculante serie GM-F añade comodidad a la eficiencia. La carga del ascensor "presione un botón y olvídese" simplifica la operación y libera a los trabajadores para realizar otras tareas. El vertido es seguro y eficaz y se puede controlar completamente con un panel de operador extraíble. El diseño de chimenea es el más eficiente de todos los diseños de hornos de gas disponibles actualmente.
RESUMEN TÉCNICO
El horno de fusión basculante serie GM‑F está diseñado para fundir aluminio de alta eficiencia con ahorros de combustible excepcionales, control de temperatura estable y funcionamiento continuo. Su diseño de chimenea vertical utiliza el calor de los gases de escape para precalentar la carga, lo que reduce drásticamente el consumo de energía en comparación con los hornos de reverbero convencionales. La cámara de retención integrada mantiene una temperatura constante del metal, lo que garantiza un aluminio fundido limpio y de alta calidad, listo para la fundición. Con su robusto revestimiento refractario, su sistema de quemador optimizado y sus controles automatizados, la serie GM‑F ofrece un rendimiento confiable en entornos exigentes de fundición y fundición a presión. Este horno es ideal para operaciones que buscan menores costos operativos, mejor calidad de la masa fundida y mayor rendimiento.
Los hornos de fusión basculantes ofrecen ventajas significativas en eficiencia, calidad de la masa fundida y seguridad operativa. El diseño de la chimenea captura el calor residual para precalentar la carga, reduciendo el consumo de combustible y las emisiones. A diferencia de los hornos tradicionales que requieren aperturas frecuentes de las puertas, la serie GM‑F minimiza la pérdida de calor y mantiene un ambiente de fusión estable. El mecanismo de inclinación permite una transferencia de metal limpia y controlada a cucharas o máquinas de fundición, lo que reduce la formación de escoria y mejora la limpieza del metal. Con velocidades de fusión más rápidas, oxidación reducida y menores requisitos de mantenimiento, un horno de pila basculante proporciona un retorno de la inversión superior para fundiciones de aluminio y operaciones de fundición a presión.
La serie GM‑F combina fusión de alta eficiencia con automatización avanzada y construcción duradera. Las características clave incluyen un sistema de precalentamiento de chimenea vertical, quemadores de alto rendimiento y una gran cámara de retención para operaciones de colada continua. El mecanismo de inclinación del horno garantiza un vertido de metal suave y controlado con una turbulencia mínima, lo que reduce la escoria y mejora la pureza del metal. El control automatizado de la temperatura, la optimización de la combustión y los interbloqueos de seguridad mejoran la confiabilidad y la seguridad del operador. Diseñada para una larga vida útil, la serie GM‑F ofrece un menor consumo de combustible, menores emisiones y una calidad de fusión constante, lo que la convierte en una solución ideal para aplicaciones de fundición y fundición de aluminio de gran volumen.
ALTA EFICIENCIA TÉRMICA POR DISEÑO
Agregamos múltiples capas de aislamiento.
El resultado es una eficiencia excelente, lo que significa un horno que no sólo quema menos gas, sino que además no es peligroso tocarlo.
AISLAMIENTO MÁS GRUESO
Agregamos mucho más aislamiento a nuestros hornos que la mayoría de los fabricantes.
El resultado es una eficiencia aún mayor y una construcción sólida y robusta difícilmente superable.
INTERFAZ FÁCIL DE OPERAR
Mayor control: significa mayor eficiencia.
Los mini hornos de fusión apilados de la serie GM-F cuentan con control PLC de última generación con grandes pantallas HMI en color con gráficos fáciles de leer, todo sin costo adicional. Vea en tiempo real todas las funciones del horno y cambie cualquier configuración sobre la marcha. Eso sí que es control.
FILTRACIÓN DE ESCOBAS DE ALUMINIO CERÁMICO
Viene de serie con todos los modelos y mantiene limpio el aluminio.
Nuestro filtro de espuma cerámica puede eliminar y absorber eficazmente impurezas grandes o pequeñas en aluminio fundido, mejora la calidad de la superficie y la eficacia de la microestructura. Este filtro cerámico es resistente al choque térmico y mejora la pureza y la resistencia a la erosión del aluminio fundido.
CARGA AUTOMATIZADA
Elimina la carga tediosa y simplifica la operación.
En el otro extremo de este horno se dispone de un fusor de cuba con elevador automático que dispone de un carro basculante para lingotes, retornos y chatarra. Los carros se insertan en la parte inferior con varios tipos de material de aluminio y el carro sube, se abre la tapa de fusión del eje y el carro descarga la carga, y regresa al fondo. Se saca el carro y se carga otro carro lleno.
SENSOR DE NIVEL DE PILA INFRARROJOS
Llenado de eje optimizado.
CONTROL DEL ELEVADOR DEL EJE
Simplifica la carga del ascensor.
Todos los controles necesarios para operar y cargar el elevador del hueco con carros se encuentran en un panel separado ubicado justo en el elevador.
COLECTOR DE AIRE
Sistema completo incluido.
Los hornos vienen con un colector de aire confiable que está adecuadamente dimensionado para el cilindro de aire neumático que opera la cubierta de fusión del eje. También se utiliza aire para mantener limpios y despejados los sensores de nivel del eje.
MAYOR RENDIMIENTO DE LA INVERSIÓN
Le ofrecemos más hornos por su dinero.
DOS PUERTAS DE LIMPIEZA LATERALES
Hicimos la limpieza del horno más fácil.
PANEL DE PUERTA DE LIMPIEZA ARTICULADO
Simplifica la limpieza del horno.
CONEXIÓN RÁPIDA
Conexión rápida en el sitio.
ELIGE TU SISTEMA DE CONTROL
Le brindamos opciones de PLC y HMI.
Seleccione el sistema de control que sea mejor para usted y más sencillo para su equipo de mantenimiento.
SOPLADORES DE AIRE DOBLES
Dos son mejores que uno.
El uso de sopladores de aire dobles nos brinda más flexibilidad y precisión en la cantidad de aire disponible para las cámaras de fusión y retención en un momento dado. Cuando se equilibran correctamente, aumentan la eficiencia del horno y reducen los costos de funcionamiento.
MOTORES DEL VENTILADOR CON IMPULSIÓN VFD
Mejor eficiencia y menor costo operativo.
Mucho aire sin control desperdicia una cantidad significativa de energía. Usamos variadores VFD combinados con motores Premium Inverter Duty para brindarle mayores RPM solo cuando es necesario. Todo esto se traduce en mayor eficiencia, menores costos operativos, funcionamiento más silencioso, arranque suave y mayor vida útil del motor. La ventaja es clara. Esta es sólo una de las muchas formas que utilizamos para aumentar la eficiencia de los hornos y reducir los costos operativos a largo plazo.
COMPONENTES DE ALTA CALIDAD
Usamos componentes de marca que usted conoce y ya usa.
Utilizamos solo componentes de la mejor calidad que son de código abierto y están disponibles localmente en su área o en nuestra tienda de repuestos en línea.
SERVICIO REMOTO
Podemos solucionar problemas de su horno de forma remota desde nuestras instalaciones.
MONITOREO REMOTO DE LA INDUSTRIA 4.0
Supervise de forma remota el rendimiento de su horno desde cualquier dispositivo.
Como opción, todos nuestros hornos están disponibles con unidades de monitoreo remoto del rendimiento de Industria 4.0 que cuentan con un panel personalizado. No sólo puede monitorear el rendimiento del horno, sino que también puede recibir una notificación antes de que ocurra un problema. Se incluyen recordatorios de mantenimiento basados en condiciones y estadísticas de rendimiento de turnos. Minimice el impacto de las emergencias y maximice el tiempo de actividad y la productividad del horno. Vea lo que sucede con el horno y su producción desde cualquier dispositivo, en cualquier parte del mundo.
DOCE TAMAÑOS ESTÁNDAR
Gama flexible de aplicaciones.
| Estándar | Estados Unidos / Imperial (Alabama) | Métrico (Al) | ||
| Modelo | Tenencia | Fusión/h * | Tenencia | Fusión/h * |
| GM-F-770 | 770 libras | 220 libras | 350 kilogramos | 109 kilogramos |
| GM-F-1100 | 1100 libras | 330 libras | 500 kilogramos | 155 kilogramos |
| GM-F-1400 | 1400 libras | 440 libras | 650 kilogramos | 200 kilos |
| GM-F-1760 | 1760 libras | 550 libras | 800 kilogramos | 250 kilos |
| GM-F-2050 | 2050 libras | 660 libras | 950 kilogramos | 300 kilogramos |
| GM-F-2600 | 2600 libras | 880 libras | 1200 kilogramos | 400 kilos |
| GM-F-3300 | 3300 libras | 1100 libras | 1500 kilogramos | 500 kilogramos |
| GM-F-4400 | 4400 libras | 1650 libras | 2000 kilogramos | 750 kilogramos |
| GM-F-6600 | 6600 libras | 2200 libras | 3000 kilogramos | 1000 kilogramos |
| GM-F-8800 | 8800 libras | 3300 libras | 4000 kilogramos | 1500 kilogramos |
| GM-F-11000 | 11000 libras | 4400 libras | 5000 kilogramos | 2000 kilogramos |
| GM-F-13000 | 13000 libras | 5500 libras | 6000 kilogramos | 2500 kilogramos |
Aplicaciones del horno de fusión basculante de aluminio serie GM-F
La serie GM‑F se utiliza ampliamente en fundiciones de aluminio que requieren velocidades de fusión rápidas, control de temperatura estable y bajo consumo de combustible. El diseño de chimenea vertical precalienta la carga utilizando el calor del escape, lo que reduce significativamente el uso de energía en comparación con los hornos de reverbero convencionales. Esto lo hace ideal para operaciones de fusión continua donde la eficiencia, el rendimiento y la calidad de la fundición impactan directamente los costos de producción y el rendimiento de la fundición.
T
Las plantas de fundición a presión dependen de un suministro constante de aluminio fundido limpio y con temperatura estable. La serie GM‑F integra una gran cámara de retención que mantiene la temperatura del metal durante los ciclos de fundición continuos. El mecanismo de inclinación proporciona una transferencia de metal suave y controlada a cucharas o máquinas de fundición, minimizando la turbulencia y la formación de escoria. Esto garantiza un flujo de metal de alta calidad y reduce los defectos de fundición.
El horno está diseñado para fundir de manera eficiente una amplia gama de materias primas de aluminio, incluidas chatarra, canales, compuertas y retornos. El sistema de precalentamiento de la chimenea mejora la eficiencia de la fusión incluso con chatarra de menor calidad, lo que reduce la oxidación y el consumo de combustible. Esto hace que la Serie GM‑F sea una excelente opción para instalaciones que reciclan desechos internos o procesan materiales mixtos de aluminio.
La serie GM‑F proporciona un control de temperatura preciso y condiciones de mantenimiento estables, lo que la hace adecuada para aleaciones y acondicionamiento de metales. Los operadores pueden agregar elementos de aleación, desgasificar la masa fundida y mantener una temperatura constante antes de transferir el metal al equipo de fundición. Esto mejora la calidad metalúrgica y garantiza una composición de aleación repetible para piezas fundidas de alto rendimiento.
Ya sea que se utilice en fusión por lotes o en producción semicontinua, la serie GM‑F ofrece un rendimiento confiable con un tiempo de inactividad mínimo. El robusto revestimiento refractario del horno, el eficiente sistema de quemador y los controles automatizados respaldan ciclos operativos prolongados y una producción de fusión constante. Esta versatilidad lo hace adecuado para fundiciones, productores de volumen medio y plantas de fundición de alto rendimiento.
El diseño basculante del horno permite a los operadores verter aluminio fundido directamente en cucharas o equipos de fundición posteriores con un control excepcional. La inclinación suave reduce la turbulencia, la oxidación y la formación de escoria, factores críticos para producir piezas fundidas limpias y de alta calidad. Esta aplicación es especialmente valiosa para operaciones de fundición por gravedad, fundición en arena, fundición en molde permanente y fundición a baja presión.
Preguntas frecuentes sobre el horno de fusión basculante de aluminio serie GM-F
Un horno de fusión basculante proporciona una eficiencia térmica significativamente mayor y menores costos operativos en comparación con los hornos tradicionales de reverbero o de hogar abierto. El diseño de pila vertical captura el calor del escape para precalentar la carga, lo que reduce el consumo de combustible y acorta los ciclos de fusión. Debido a que el horno permanece cerrado durante el funcionamiento, se minimizan la pérdida de calor y la oxidación, lo que da como resultado un metal más limpio y una menor formación de escoria. El mecanismo de inclinación también permite una transferencia de metal controlada y de baja turbulencia, lo que mejora la calidad de la masa fundida y la seguridad del operador. La serie GM-F es una solución ideal para maximizar la eficiencia en fundiciones no ferrosas.
La serie GM‑F está diseñada para manejar una amplia gama de materiales de aluminio, incluidos lingotes, cerdas, chatarra, canales, compuertas y retornos internos. El sistema de precalentamiento de la pila mejora la eficiencia de la fusión incluso cuando se procesa chatarra mixta o de menor calidad. Al reducir la oxidación y maximizar la recuperación de calor, el horno ofrece una calidad de fusión constante independientemente del tipo de materia prima. Esto lo hace ideal para fundiciones y plantas de fundición a presión que dependen tanto del aluminio primario como del reciclado.
El funcionamiento a puerta cerrada del horno y el sistema de quemador controlado mantienen un ambiente de fusión estable con una exposición mínima al oxígeno. Precalentar la carga en la pila reduce el choque térmico y disminuye la oxidación durante la fusión. El mecanismo de inclinación garantiza una transferencia suave del metal con una turbulencia mínima, evitando el arrastre de óxidos. Estas características en conjunto reducen la generación de escoria, mejoran la limpieza del metal y mejoran la calidad de la fundición.
Sí, la serie GM‑F está diseñada para la fusión continua de aluminio de alto rendimiento. Su cámara de retención integrada mantiene una temperatura constante del metal, lo que garantiza un suministro constante de aluminio fundido para máquinas de fundición a presión, colada con cuchara o líneas de fundición posteriores. El eficiente sistema de quemador del horno, su robusta construcción refractaria y sus controles automatizados admiten ciclos operativos prolongados con un tiempo de inactividad mínimo, lo que lo hace ideal para entornos de producción de gran volumen.
Sí, los hornos de fusión basculantes de aluminio de la serie GM-F están disponibles en todo Estados Unidos, Canadá y México. Las fundiciones, plantas de fundición a presión y procesadores de aluminio de toda América del Norte dependen de estos hornos para una fusión eficiente, un menor consumo de combustible y una calidad constante del metal. La disponibilidad regional garantiza una entrega más rápida, soporte técnico confiable y acceso a piezas de repuesto. Las unidades se pueden configurar con varias capacidades, sistemas de quemadores y paquetes de automatización para cumplir con requisitos de producción específicos.
