GAS DE ALUMINIO -
HORNOS DE FUSIÓN DE CRUCIBLE BASCULANTE
SERIE GM-B

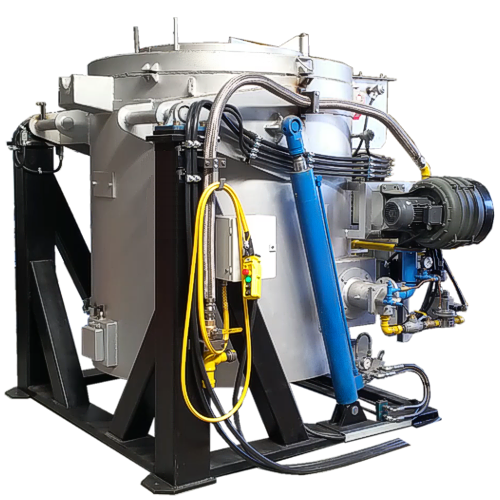

La serie GM-B es un horno de crisol basculante de aluminio alimentado por gas para fusión por lotes flexible y vertido controlado. Su sistema de inclinación hidráulica mueve el crisol lleno a través de una ruta de vertido planificada, mientras que un control remoto permite al operador trabajar desde una posición adecuada. Elíjalo según la aleación, el tamaño del lote, el tiempo de espera requerido y la cuchara receptora o la estación de fundición. Los controles PLC y HMI en color respaldan el flujo de trabajo de fusión y vertido.
RESUMEN TÉCNICO
GM-B es un horno de crisol basculante hidráulico alimentado por gas para fundiciones de aluminio que necesitan lotes pequeños a medianos y un método de descarga controlado. Como horno de crisol para fundir y mantener aluminio, puede fundir una carga y mantener el metal fundido adecuado antes de verterlo, sujeto a su capacidad de retención nominal y al programa de producción. El crisol separa el metal del contacto directo con la llama del quemador; La calidad real de la masa fundida aún depende de la aleación, la condición de carga, el control de temperatura y el mantenimiento del crisol.
Un horno de crisol basculante hidráulico es útil cuando el operador necesita fundir lotes y verter de forma controlada sin levantar un crisol lleno. El movimiento de inclinación y la posición de recepción deben crear un flujo de metal controlado hacia una cuchara o recipiente de fundición adecuado. GM-B se diferencia del Horno de crisol redondo estacionario GM-A por su descarga hidráulica y por el Horno de crisol basculante eléctrico EM-C por su fuente de calor alimentada por gas. Seleccione la ruta utilizando los servicios públicos, la tasa de carga, la frecuencia de vertido y los requisitos de seguridad de la planta.
El GM-B combina un diseño de horno de fusión y mantenimiento de crisol alimentado por gas con un marco basculante hidráulico, colgante remoto, carcasa de acero aislada y control PLC/HMI. Este horno de crisol de aluminio alimentado con combustible puede admitir lotes repetidos cuando el crisol, el quemador y el programa de turnos coinciden con la velocidad de fusión requerida. El aislamiento multicapa ayuda a reducir la pérdida de calor y favorece una temperatura exterior más baja, pero siguen siendo necesarias precauciones con las superficies calientes. Se debe confirmar el equipo de manipulación opcional para la altura de vertido específica y el recipiente receptor.
MAYOR RENDIMIENTO DE LA INVERSIÓN
Le ofrecemos más hornos por su dinero.
Para ser competitivo, la economía actual requiere que los fabricantes ejecuten sus operaciones de manera más eficiente y rentable que nunca. Ofrecemos el ROI (retorno de la inversión) más alto de la industria. Dynamo le ofrece productos de alta calidad por una inversión razonable y con más funciones que cualquier otra empresa. En pocas palabras, ¡le damos el máximo rendimiento por su inversión!
AISLAMIENTO MÁS GRUESO
Agregamos mucho más aislamiento a nuestros hornos que la mayoría de los fabricantes.
El resultado es una eficiencia aún mayor y una construcción sólida y robusta difícilmente superable.
Alta eficiencia térmica POR DISEÑO
Agregamos múltiples capas de aislamiento.

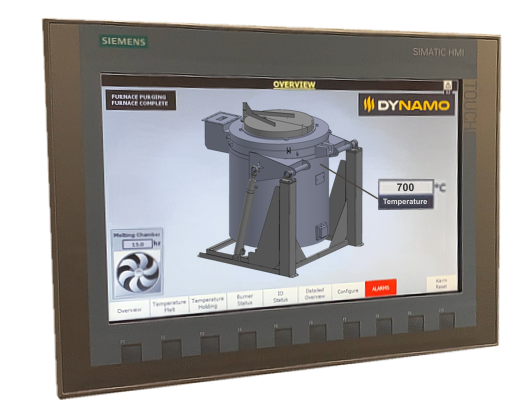

INTERFAZ FÁCIL DE OPERAR
Mayor control: significa mayor eficiencia.
Los hornos de crisol basculantes a gas de la serie GM-B cuentan con control PLC de última generación con grandes pantallas HMI en color con gráficos fáciles de leer, todo sin costo adicional. Vea en tiempo real todas las funciones del horno y cambie cualquier configuración sobre la marcha. Eso sí que es control.
PAQUETE DE POTENCIA HIDRÁULICA DE ALTA CALIDAD
Fiable y potente.
El sistema de inclinación hidráulica GM-B está diseñado para mover un crisol lleno a través de un vertido suave y controlado. Se deben verificar el ángulo de vertido, la trayectoria del chorro, la altura de recepción y la posición del operador para el diseño de la planta; El movimiento hidráulico no elimina la necesidad de proteger y tomar precauciones contra el metal caliente.
COLGANTE DE OPERADOR REMOTO
Mayor seguridad y comodidad.
Con nuestro operador remoto colgante que tiene 8 pies de cable, el operador puede permanecer tan cerca o tan lejos como sea necesario para garantizar la máxima seguridad.
ELIGE TU SISTEMA DE CONTROL
Le brindamos opciones de PLC y HMI.
Seleccione el sistema de control que sea mejor para usted y más sencillo para su equipo de mantenimiento.
MOTORES DEL VENTILADOR CON IMPULSIÓN VFD
Mejor eficiencia y menor costo operativo.
Mucho aire sin control desperdicia una cantidad significativa de energía. Usamos variadores VFD combinados con motores Premium Inverter Duty para brindarle mayores RPM solo cuando es necesario. Todo esto se traduce en mayor eficiencia, menores costos operativos, funcionamiento más silencioso, arranque suave y mayor vida útil del motor. La ventaja es clara. Esta es sólo una de las muchas formas que utilizamos para aumentar la eficiencia de los hornos y reducir los costos operativos a largo plazo.
COMPONENTES DE ALTA CALIDAD
Usamos componentes de marca que usted conoce y ya usa.
Utilizamos solo componentes de la mejor calidad que son de código abierto y están disponibles localmente en su área o en nuestra tienda de repuestos en línea.
SERVICIO REMOTO
Podemos solucionar problemas de su horno de forma remota desde nuestras instalaciones.
Para proyectos GM-B configurados con una unidad de conectividad remota, hay una conexión disponible que permite a nuestros técnicos del horno verificar de forma remota el rendimiento del horno, realizar los cambios necesarios en el programa o HMI, o solucionar problemas directamente desde nuestro centro de servicio. El cliente solo debe conectar la unidad a Internet mediante un cable Ethernet. Nosotros nos encargamos del resto.
MONITOREO REMOTO DE LA INDUSTRIA 4.0
Supervise de forma remota el rendimiento de su horno desde cualquier dispositivo.
Como opción, todos nuestros hornos están disponibles con unidades de monitoreo remoto del rendimiento de Industria 4.0 que cuentan con un panel personalizado. No sólo puede monitorear el rendimiento del horno, sino que también puede recibir una notificación antes de que ocurra un problema. Se incluyen recordatorios de mantenimiento basados en condiciones y estadísticas de rendimiento de turnos. Minimice el impacto de las emergencias y maximice el tiempo de actividad y la productividad del horno. Vea lo que sucede con el horno y su producción desde cualquier dispositivo, en cualquier parte del mundo.
SIETE TAMAÑOS ESTÁNDAR
Gama flexible de aplicaciones.
Disponibles desde una capacidad de fusión de 240 lb hasta 1190 lb, los hornos de fusión de crisol basculante a gas de la serie GM-B permiten una amplia gama de aplicaciones.
| Artículo | Estándar estadounidense (Al) | Estándar métrico (Al) | ||
| Modelo | Tenencia | Fusión/h * | Tenencia | Fusión/h * |
| GM-B-550 | 550 libras | 240 libras | 250 kilos | 110 kilos |
| GM-B-770 | 770 libras | 330 libras | 350 kilogramos | 150 kilogramos |
| GM-B-1100 | 1100 libras | 440 libras | 500 kilogramos | 200 kilos |
| GM-B-1300 | 1300 libras | 660 libras | 600 kilos | 300 kilogramos |
| GM-B-1750 | 1750 libras | 770 libras | 800 kilogramos | 350 kilogramos |
| GM-B-2200 | 2200 libras | 990 libras | 1000 kilogramos | 450 kilogramos |
| GM-B-2600 | 2600 libras | 1190 libras | 1200 kilogramos | 540 kilogramos |
Aplicaciones del horno de fusión de crisol basculante de aluminio serie GM-B
La serie GM‑B es ideal para fundiciones que requieren una fusión limpia y controlada con oxidación mínima y estabilidad de temperatura constante. Debido a que el aluminio permanece dentro de un crisol de carburo de silicio o grafito, el metal fundido está protegido del contacto directo con la llama, lo que reduce la contaminación y mejora la limpieza de la masa fundida. Esto hace que el horno sea una excelente opción para fundiciones pequeñas y medianas que producen piezas fundidas de alta calidad donde la pureza del metal afecta directamente el rendimiento del producto y las tasas de desperdicio.
GM-B admite el llenado de cucharas de transporte y otras tareas de transferencia basadas en cucharas cuando el recipiente receptor está colocado correctamente. La inclinación hidráulica brinda a los operadores un flujo de metal controlado para verter en cucharas de transporte o equipos de fundición, lo que ayuda a limitar turbulencias innecesarias. Planifique la altura del cucharón, el recorrido del chorro, la protección y el volumen de vertido antes de especificar la disposición.
La serie GM‑B proporciona un suministro confiable de metal fundido para máquinas pequeñas de fundición a presión (HPDC) y de baja presión (LPDC). Su tamaño compacto y su rápida capacidad de calentamiento lo hacen ideal para soportar celdas de fundición individuales o líneas de producción pequeñas. El diseño del crisol garantiza un metal limpio con un control de temperatura estable, mejorando la consistencia de la fundición y reduciendo los defectos causados por las fluctuaciones de temperatura o la contaminación por óxido.
La fusión de aleaciones de aluminio en lotes pequeños es una tarea útil de GM-B cuando una fundición necesita cantidades definidas de aleación en lugar de un gran suministro continuo de fundición. Especifique el rango de aleación, el peso de la carga, la práctica de tratamiento y muestreo, la compatibilidad del crisol y la secuencia de limpieza. El formato del crisol puede soportar trabajos de aleación flexibles, pero no se debe suponer un cambio rápido de aleación sin un procedimiento operativo aprobado.
Para prototipos o coladas de corta duración, GM-B funciona como un horno de fusión de aluminio por lotes con vertido hidráulico. Su capacidad de crisol se puede adaptar a una práctica tanda y a un molde receptor o cucharón. Documente juntos los requisitos de fusión por lotes y vertido controlado, incluida la temperatura objetivo del metal, la altura de vertido, el tiempo del ciclo y el acceso seguro del operador. Para conocer un método de selección más amplio, consulte la Guía de control de vertido y fusión por lotes GM-B.
La serie GM‑B funde de manera eficiente una amplia gama de materias primas de aluminio, incluidos lingotes, lingotes tipo sow y chatarra limpia. El diseño del crisol garantiza una transferencia de calor uniforme y un rendimiento de fusión estable, incluso con diferentes tamaños de carga. Debido a que el metal está contenido dentro del crisol, la oxidación se minimiza y la calidad de la masa fundida se mantiene constante. Esto hace que el horno sea adecuado para operaciones que dependen de fuentes de aluminio tanto primarias como secundarias, manteniendo al mismo tiempo estrictos estándares de calidad.
La Serie GM‑B está diseñada para instalaciones enfocadas en reducir el consumo de combustible y mejorar la eficiencia operativa. Sus quemadores de gas de alta eficiencia y su grueso aislamiento refractario maximizan la retención térmica, reduciendo la pérdida de calor y disminuyendo el uso de energía. El proceso de fusión a puerta cerrada mejora aún más la eficiencia del combustible al mantener un ambiente interno estable. Esto hace que el horno sea una excelente opción para operaciones sensibles a los costos que buscan reducir los gastos de energía sin sacrificar la calidad de la masa fundida.
La inclinación hidráulica puede reducir la necesidad de levantar un crisol lleno o utilizar una cuchara manual en cada transferencia. El control remoto admite una posición planificada del operador, pero el metal fundido sigue siendo peligroso. La protección, la visibilidad, la ubicación del recipiente receptor, la planificación de paradas de emergencia y el PPE siguen siendo parte de la revisión de la instalación.
Preguntas frecuentes sobre el horno de fusión de crisol basculante de aluminio serie GM-B
El diseño basado en crisol aísla el aluminio fundido del contacto directo con la llama, lo que reduce significativamente la oxidación y la formación de escoria. El proceso de fusión a puerta cerrada mantiene un ambiente estable y con bajo contenido de oxígeno, mientras que el crisol proporciona una barrera protectora que minimiza la contaminación. El mecanismo de inclinación garantiza una descarga suave del metal con una turbulencia mínima, evitando el arrastre de óxido durante el vertido. Estas características combinadas permiten que la serie GM‑B produzca consistentemente aluminio fundido limpio y de alta calidad, adecuado para aplicaciones de fundición exigentes.
GM-B utiliza inclinación hidráulica para descargar aluminio fundido sin levantar el crisol lleno. Esto puede reducir la manipulación manual y proporcionar una ruta de vertido repetible, mientras que un horno de crisol estacionario puede ser adecuado para operaciones más simples que no necesitan descarga hidráulica. Compare los dos arreglos por tamaño de lote, ruta de transferencia de metal, servicios públicos, espacio y protección; Ninguno de los diseños elimina el riesgo de metal caliente.
La serie GM‑B está diseñada para fundir una amplia gama de materias primas de aluminio, incluidos lingotes, lingotes tipo sow y chatarra limpia. Sus quemadores de gas de alta eficiencia y sus materiales de crisol duraderos (carburo de silicio o grafito) garantizan una transferencia de calor uniforme y un rendimiento de fusión constante. El horno es ideal para operaciones que dependen de fuentes de aluminio primarias y secundarias pero que requieren metal fundido limpio y estable para la fundición. Su capacidad para manejar distintos tamaños de carga lo hace adecuado para entornos de producción de pequeña y mediana escala.
GM-B es muy adecuado para lotes repetidos de aluminio pequeños y medianos, y su capacidad de retención puede amortiguar el metal antes de un vertido controlado. Una fundición que necesite un rendimiento continuo mucho mayor debería comparar equipos de torre, pila o reverbero. Dimensione GM-B según la demanda horaria real, el ciclo del lote, el programa de aleación y los requisitos de la cuchara de transporte o de la estación de fundición.
Sí, los hornos de fusión de crisol basculante de aluminio de la serie GM‑B están disponibles en todo Estados Unidos, Canadá y México. Las fundiciones, plantas de fundición a presión y procesadores de aluminio de toda América del Norte confían en estos hornos para una fusión limpia, una manipulación segura del metal y un control constante de la temperatura. La disponibilidad regional garantiza una entrega más rápida, soporte técnico confiable y acceso a piezas de repuesto. Las unidades se pueden configurar con varios tamaños de crisol, sistemas de quemadores y opciones de automatización para cumplir con requisitos de producción específicos.
