Historia de éxito continuada de dos hornos de fusión de aluminio de crisol seco a gas, probados y precomisionados
Antes de entrar en las etapas finales de producción, conviene recordar cómo empezó este proyecto. Tan solo unas semanas antes, nuestro equipo había estado trabajando intensamente con el cliente, definiendo su programa de fusión, comprendiendo sus requisitos de aleación de grado aeroespacial y diseñando un horno de solera seca GM-D-4400 que se ajustaba perfectamente a su flujo de trabajo. Si se perdió esa parte, puede consultar la Fase 1 , donde repasamos todo el proceso, desde el primer contacto hasta la solución de ingeniería.
Ahora, con el diseño aprobado y la estructura del horno casi terminada, el proyecto entró en una de las fases más críticas de cualquier construcción de Dynamo: los pasos finales, las pruebas, la inspección y la puesta en marcha. Aquí es donde la ingeniería se convierte en realidad: donde se valida cada componente, se prueba cada secuencia de control y se verifica cada característica de seguridad mucho antes de que el horno llegue a las instalaciones del cliente.
👉 Aquí puedes leer el proceso de pedido, diseño y montaje:
Del proyecto a la realidad

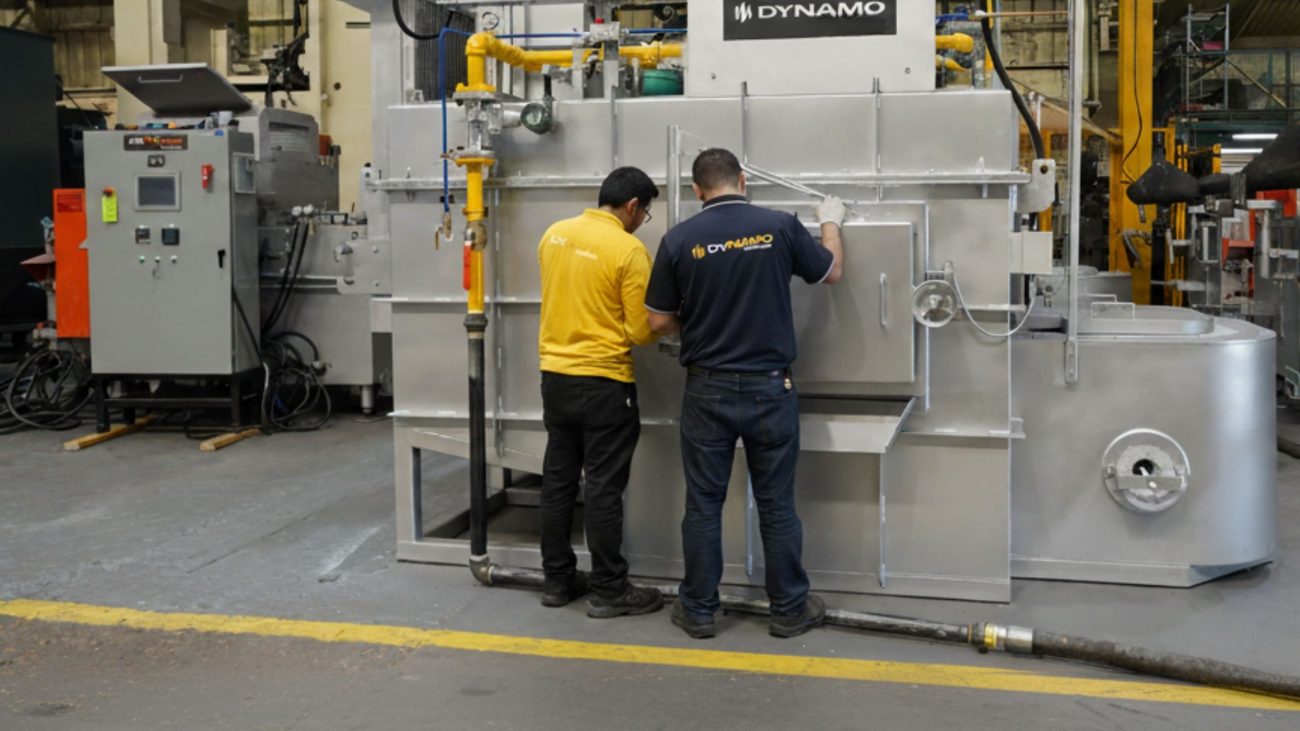

Una vez fabricados los componentes estructurales principales e instalado el sistema refractario, el GM-D-4400 pasó a la fase de ensamblaje final. En esta etapa, los equipos de mecánica, electricidad y automatización convergen para transformar un diseño de ingeniería de precisión en un sistema de fusión completamente funcional.
Integración mecánica
El equipo mecánico comenzó instalando los subsistemas críticos del horno, asegurándose de que cada componente cumpliera con las tolerancias exactas definidas en los planos de ingeniería. Esto incluyó:
Conjuntos de quemadores : posicionados y alineados para proporcionar una distribución óptima del calor en el hogar seco y el baño de mantenimiento.
Colectores de aire de combustión : equipados con conexiones mecanizadas con precisión para garantizar un flujo de aire estable y una mezcla eficiente de combustible y aire.
Mecanismos de la puerta de carga : calibrados para un funcionamiento suave y una carga segura de chatarra.
Puntos de acceso para limpieza : sellados y reforzados para mantener la integridad térmica y, al mismo tiempo, facilitar el mantenimiento.
Cada subsistema mecánico se instaló teniendo en cuenta que este horno fundiría aluminio de calidad aeroespacial, un proceso que exige consistencia, estabilidad y fiabilidad absoluta.
Integración eléctrica
Una vez finalizada la estructura mecánica, el equipo eléctrico comenzó a tender el cableado, instalar los sensores y conectar el hardware de control del horno. Su trabajo incluyó:
Instalación de termopares para un control preciso de la temperatura tanto en el hogar como en la cámara de cocción.
Cableado de seguridad con enclavamiento para garantizar que todas las puertas, válvulas y paradas de emergencia funcionaran exactamente según lo previsto.
Conexiones del ventilador con variador de frecuencia para permitir un control dinámico del flujo de aire y una combustión energéticamente eficiente.
Cableado del armario PLC para integrar todos los dispositivos de campo en el sistema de automatización.
Cada cable estaba etiquetado, cada conducto estaba asegurado y cada conexión se comprobó para verificar su continuidad. Los estándares eléctricos de Dynamo son intencionadamente rigurosos, ya que en un entorno de alta temperatura, incluso un problema menor de cableado puede provocar importantes tiempos de inactividad.
Integración de automatización
Una vez instalado el sistema eléctrico, el equipo de automatización se puso en marcha para dar vida al horno. Su trabajo se centró en:
Cargando el programa PLC personalizado desarrollado durante la Fase 1.
Configurar las pantallas HMI para que se ajusten al flujo de trabajo y la terminología preferidos por el cliente.
Se están probando las secuencias de alarma para garantizar que los operadores reciban notificaciones claras y útiles.
Calibración de los parámetros del variador de frecuencia para un funcionamiento óptimo del ventilador y un consumo de gas optimizado.
Es aquí donde el horno pasa de ser una estructura mecánica a un sistema inteligente, capaz de automonitorearse, ajustar las condiciones de combustión y mantener la calidad de la fusión con una mínima intervención del operador.

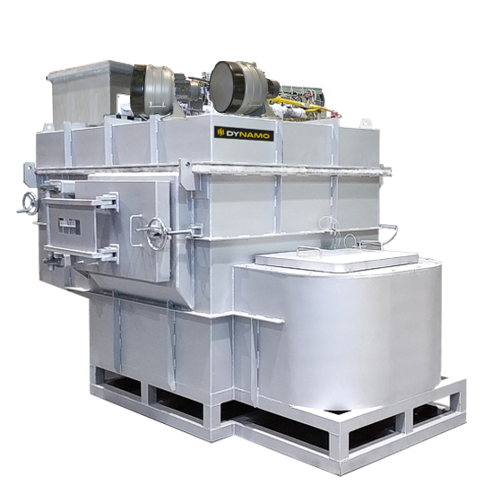

El horno de fusión de solera seca a gas de la serie GM-D está diseñado con una cámara de carga libre de metal fundido, lo que minimiza el riesgo de salpicaduras y evita caídas de temperatura al añadir lingotes o chatarra fríos. La cámara está inclinada hacia abajo, lo que permite que el metal fundido fluya sin interrupciones hacia el baño de metal a medida que se funde. Al igual que todos los hornos Dynamo, la serie GM-D está equipada con un PLC y una pantalla táctil HMI a color, que ejecuta un programa avanzado que optimiza el rendimiento, el funcionamiento y la eficiencia.
👉 👉 Nuestro cliente nos contactó mediante un formulario de solicitud de información. Puede consultar a nuestros especialistas sobre la Serie GM-D.
Control de calidad: El estándar Dynamo
Antes de que cualquier horno salga de nuestras instalaciones, se somete a un exhaustivo proceso de control de calidad. En el caso del GM-D-4400, esto implicó un protocolo de inspección en varias etapas en el que participaron especialistas en mecánica, electricidad y automatización.
Control de calidad mecánico
El equipo de inspección mecánica verificó:
Alineación de los quemadores para garantizar patrones de llama uniformes.
Curado e integridad del material refractario para confirmar la correcta instalación y el rendimiento térmico.
Las superficies de sellado de la puerta evitan la pérdida de calor y mantienen la presión en la cámara.
Geometría del horno para garantizar una fusión eficiente de la chatarra y un flujo óptimo del metal.
Estas comprobaciones garantizan que el horno funcione de forma fiable durante su funcionamiento continuo.
Control de calidad eléctrico
Inspectores eléctricos validaron:
Precisión del sensor mediante entradas de temperatura simuladas.
Se comprobó la continuidad del circuito de seguridad para confirmar que todos los enclavamientos funcionaron correctamente.
Conexión a tierra y puesta a tierra para la seguridad del operador y la protección del equipo.
Etiquetado y documentación de los paneles para facilitar el mantenimiento futuro.
Todos los componentes eléctricos fueron probados bajo condiciones de carga para garantizar su fiabilidad a largo plazo.
Control de calidad de automatización
Los especialistas en automatización realizaron lo siguiente:
Verificación de la lógica del PLC para confirmar que todas las secuencias se ejecutaron según lo previsto.
Pruebas de navegación de la interfaz hombre-máquina (HMI) para garantizar que los operadores pudieran acceder a todos los controles de forma intuitiva.
Simulación de alarmas y eventos para validar las respuestas de seguridad.
Registro de datos y configuración de tendencias para la monitorización de procesos.
Esto garantiza que el horno funcione de forma predecible y segura desde el primer día.

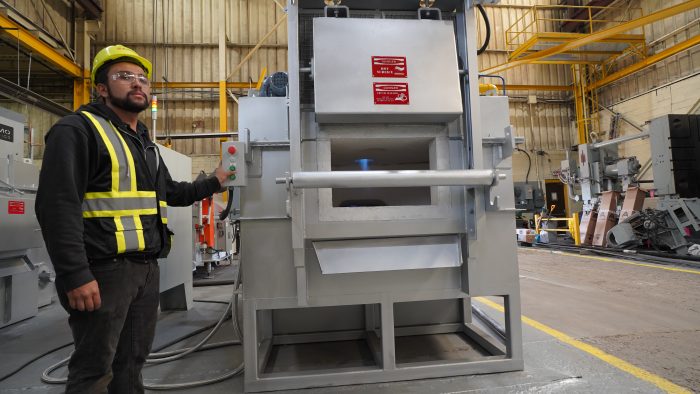

Puesta en marcha previa: Dando vida al horno
La puesta en marcha previa es uno de los pasos más importantes en el proceso de Dynamo. Nos permite probar el horno en condiciones controladas antes de que llegue a las instalaciones del cliente.
Pruebas en frío
Las pruebas en frío consisten en encender el horno sin activar los quemadores. Durante esta etapa, nuestro equipo validó lo siguiente:
Secuencias de arranque del PLC
transiciones de pantalla HMI
Movimiento de la puerta y del actuador
Rotación del ventilador y respuesta del variador de frecuencia
Comportamiento de enclavamiento de seguridad
Las pruebas en frío garantizan que todos los sistemas mecánicos y eléctricos respondan correctamente antes de aplicar calor.

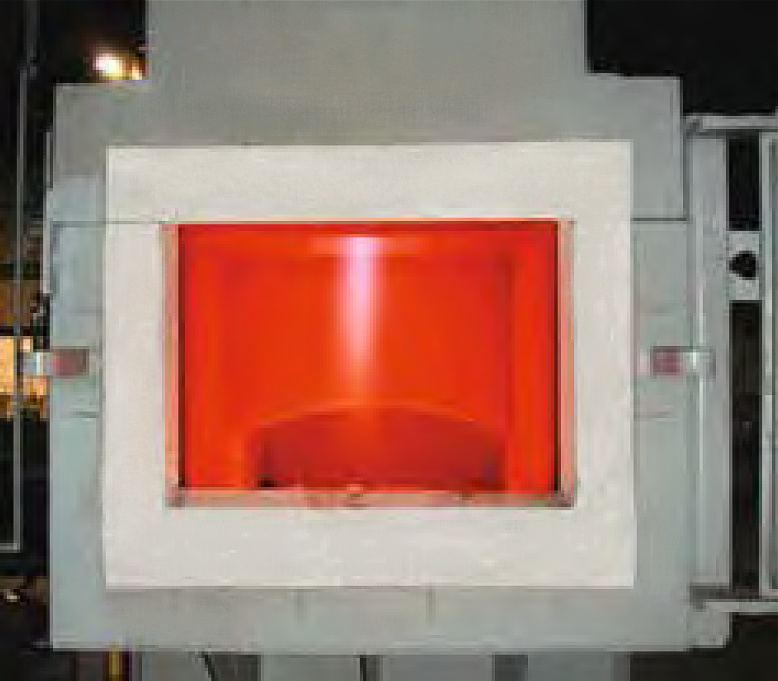

Pruebas en caliente
Una vez finalizadas las pruebas en frío, el horno se sometió a pruebas en caliente: una secuencia de cocción controlada diseñada para validar su rendimiento térmico.
Durante las pruebas en caliente, nuestros ingenieros supervisaron:
Encendido del quemador y estabilidad de la llama
Tasas de aumento de temperatura
Mantener la estabilidad de la temperatura del baño
Eficiencia de combustión
Comportamiento de expansión refractaria
Esta etapa confirma que el horno puede alcanzar y mantener las temperaturas de funcionamiento de forma segura y eficiente.
Ejecución de producción simulada
Para replicar las condiciones del mundo real, el GM-D-4400 se probó con ciclos simulados de carga de chatarra y fusión. Esto nos permitió validar:
Comportamiento de fusión en horno seco
Flujo de metal hacia la cámara de retención
Recuperación de la temperatura después de la carga
Flujo de trabajo del operador a través de la interfaz hombre-máquina (HMI).
Al finalizar la simulación, el horno demostró un funcionamiento estable a lo largo de múltiples ciclos, justo lo que el cliente requería para la producción de aluminio de calidad aeroespacial.

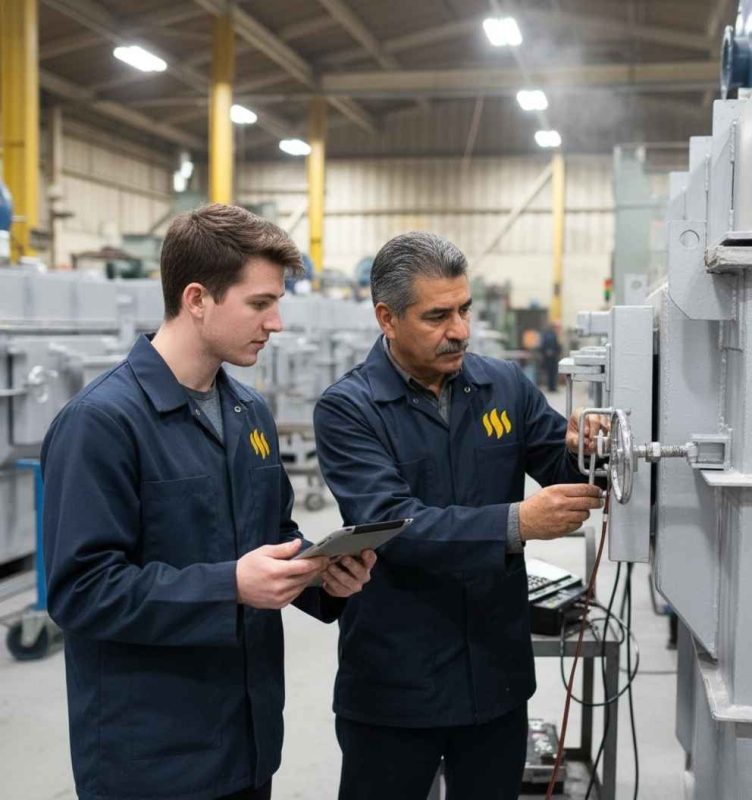

Retoques finales y pruebas
Cuando ambos hornos llegaron a la fase de pruebas, nuestros técnicos realizaron comprobaciones de rendimiento para verificar la uniformidad de la temperatura, la respuesta del quemador y la comunicación del sistema. Se inspeccionaron y calibraron todos los sensores, actuadores y variadores de velocidad.

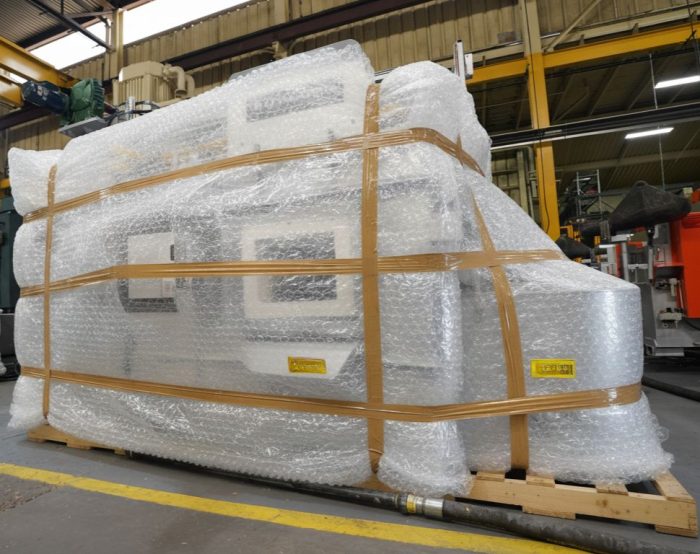

Tras las pruebas exitosas, los hornos fueron cuidadosamente embalados y protegidos con cubiertas y escudos para garantizar un transporte seguro. La visión de las unidades GM-D-4400 de fundición de aluminio en horno de solera seca terminadas , alineadas una junto a la otra en la línea de montaje, marcó la culminación de semanas de trabajo en equipo e ingeniería de precisión.
Documentación y revisión final
Antes del envío, Dynamo prepara un paquete de documentación completo, que incluye:
Esquemas eléctricos
Copias de seguridad de programas PLC y HMI
Programas de mantenimiento
Recomendaciones de repuestos
Instrucciones de instalación
Esto garantiza que el cliente disponga de todo lo necesario para una instalación sin problemas y un funcionamiento a largo plazo.
Listo para su envío
Una vez completado el montaje y superadas las comprobaciones finales, ambos hornos de hogar seco GM-D-4400 están embalados, asegurados y listos para su envío . Desde los cálculos de ingeniería hasta la instalación del quemador, cada detalle se ha diseñado según las especificaciones y se ha probado su rendimiento. Estos hornos de fusión de aluminio a gas están listos para integrarse a la perfección en un flujo de trabajo de fundición y mecanizado de alta producción. Utilizamos un embalaje meticuloso para garantizar la seguridad de los productos y su preparación para el día de la carga y el envío.
Resumen de la Fase 2: Un horno listo para la planta de fundición
Cuando el GM-D-4400 completó la puesta en marcha preliminar, no era solo un producto terminado, sino un sistema de fusión totalmente validado, diseñado para ofrecer fiabilidad, seguridad y rendimiento. Cada tornillo, quemador, sensor y línea de código había sido probado, inspeccionado y verificado.
La fase 3 le permitirá conocer a fondo el proceso de entrega, instalación, puesta en marcha y formación de operadores , demostrando cómo Dynamo garantiza una transición fluida desde la planta de producción hasta la producción a gran escala.
