Horno de fusión eléctrico EM-B-3500: pedido por un fabricante de equipos pesados de Pensilvania Garantía de calidad y precomisionamiento
Consulta y selección de hornos
La última vez que lo dejamos en Fase 1, nuestros equipos de ingeniería y fabricación acababan de completar la construcción estructural y el montaje eléctrico del Horno de fusión de crisol cuadrado eléctrico EM‑B‑3500, un sistema avanzado de fusión de aluminio de alta capacidad diseñado para un fabricante de equipos pesados de Pensilvania. Después de semanas de refinamiento del diseño, fabricación de acero, instalación refractaria e integración de varillas calefactoras, el horno permaneció completamente ensamblado en nuestra planta de producción, esperando la siguiente etapa crítica de su viaje: demostrar su rendimiento.
Esta segunda fase se retoma a partir de ese momento. Antes de que cualquier horno salga de nuestras instalaciones de Cambridge, se somete a una rigurosa secuencia de pruebas y validacion pasos diseñados para garantizar la confiabilidad, la seguridad y el rendimiento a largo plazo. Para un sistema tan potente y de misión crítica como el EM‑B‑3500 (capaz de contener 3500 libras de aluminio fundido y fundirse a una velocidad de 880 libras por hora), estos pasos no son solo de procedimiento. Son esenciales para garantizar que el equipo se integre perfectamente en el flujo de trabajo de fundición del cliente desde el primer día.
👉 Puedes leer el proceso de pedido, diseño y montaje aquí:
EM‑B‑3500 y sus aplicaciones
El EM‑B‑3500 pertenece a Serie EM-B de hornos eléctricos de fusión de crisol cuadrado de Dynamo—hornos de resistencia de estado sólido robustos diseñados para fusión de aluminio en gran volumen en fundiciones, plantas de fundición a presión y entornos de fabricación pesada. Con varillas calefactoras de carburo de silicio, una carcasa de acero reforzado, aislamiento refractario de alta calidad y un sistema de control controlado por PLC, el EM‑B‑3500 está diseñado para:
Fusión y retención continuas en operaciones de fundición de aluminio
Producción energéticamente eficiente con mínima pérdida térmica
Operación de bajo mantenimiento gracias a las varillas calefactoras de fácil acceso
Control preciso de la temperatura para derretimientos más limpios y inclusiones reducidas
Para este proyecto en particular, el cliente necesitaba una configuración personalizada: todas las varillas calefactoras debían poder retirarse desde solo dos lados debido a limitaciones de espacio en sus instalaciones. Nuestro equipo de ingeniería incorporó este requisito en el diseño, garantizando una capacidad de servicio total sin comprometer el rendimiento.
Con el horno completamente ensamblado, el siguiente paso fue validar cada componente, cada circuito y cada sistema de seguridad antes de prepararlo para su envío.
👉 Ver todos los detalles sobre el Serie EM-B.
Encendido inicial y verificación eléctrica

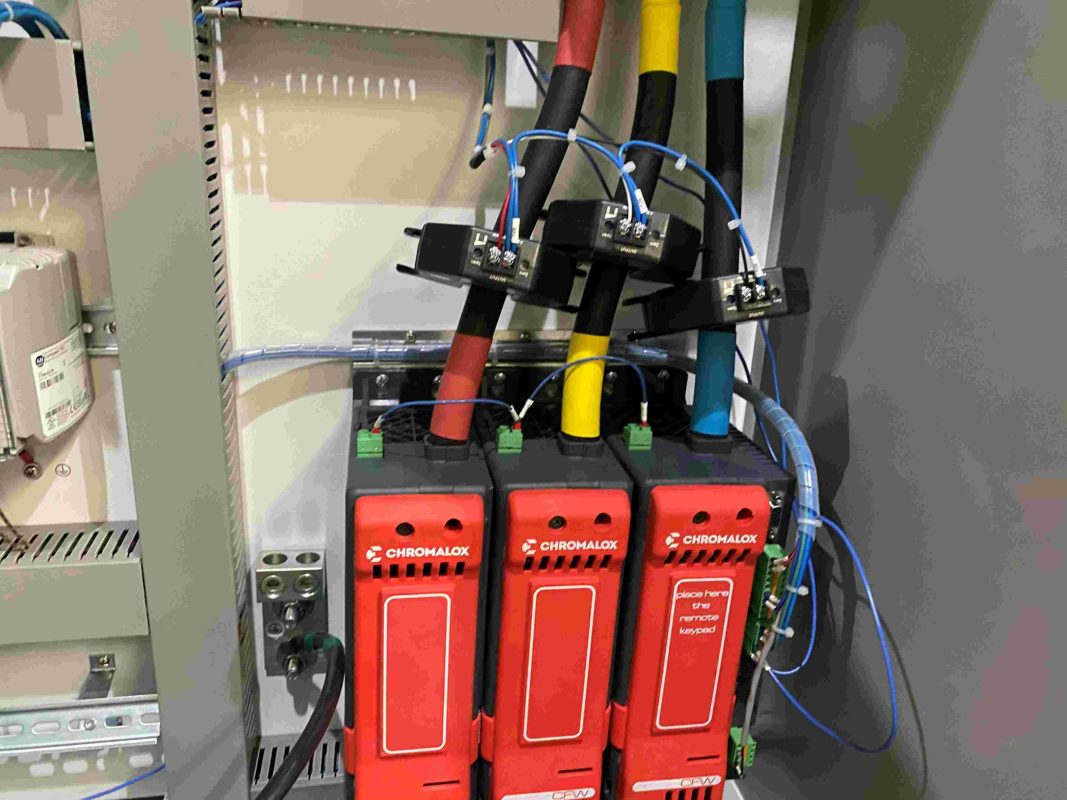

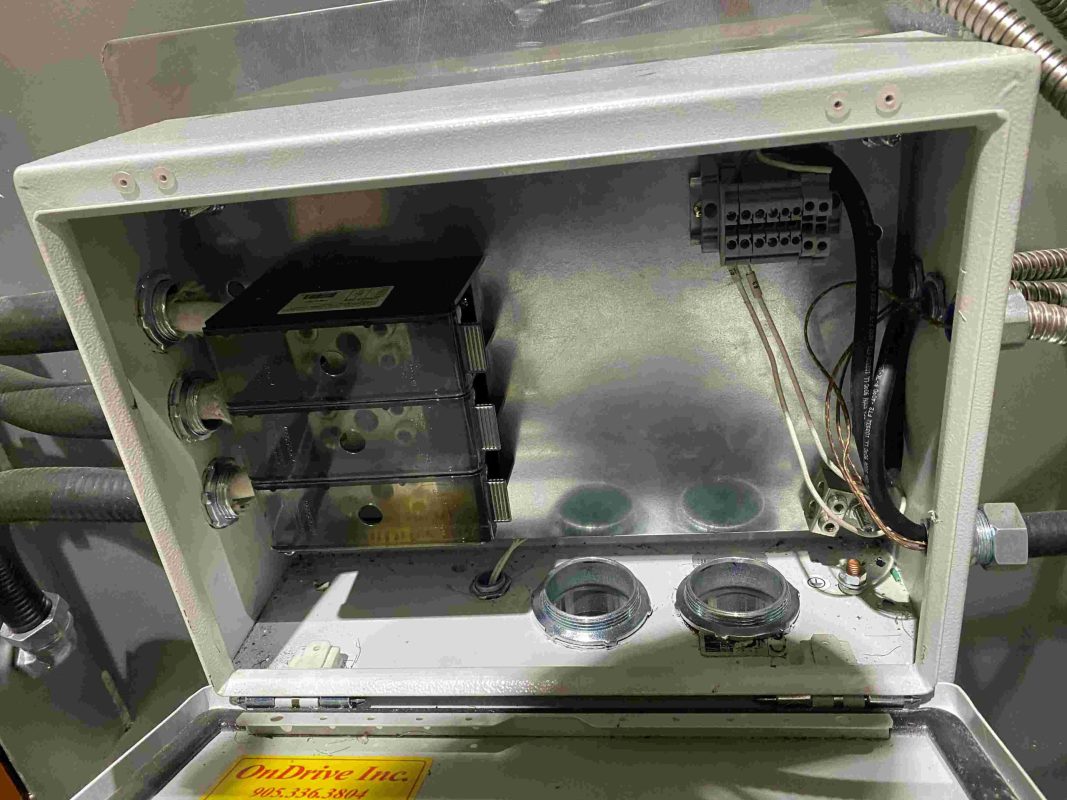

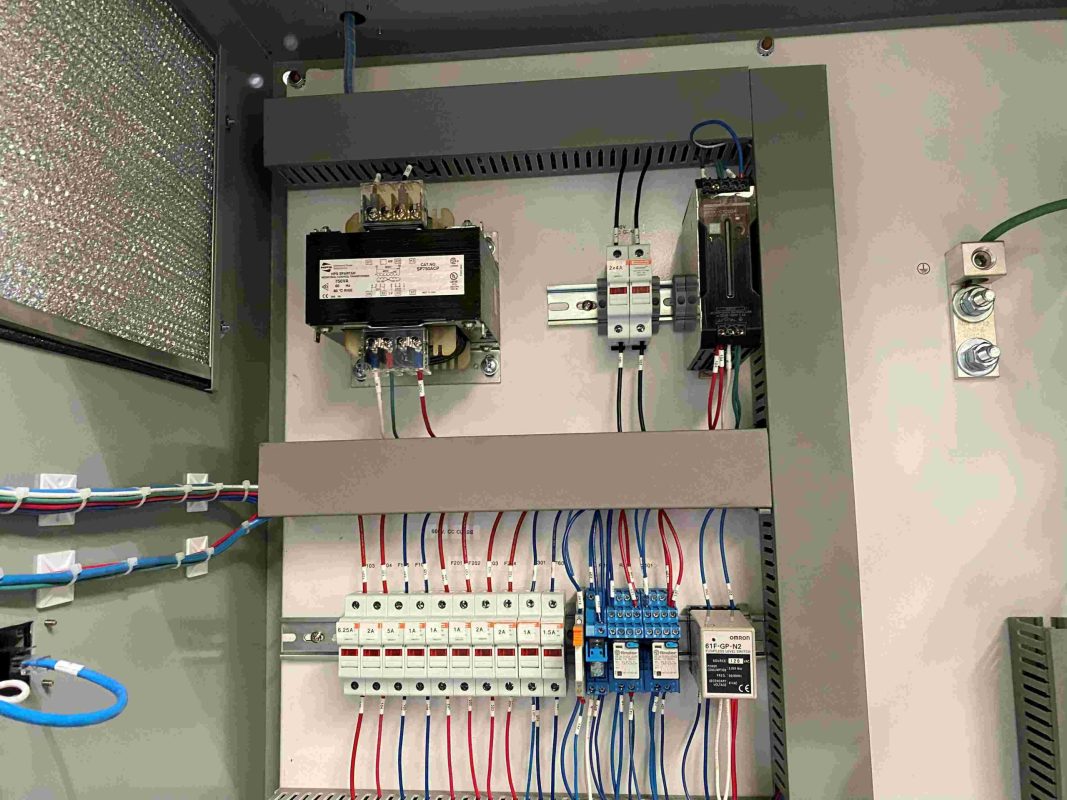

La primera etapa de la prueba comienza con una secuencia de encendido controlada. Nuestros técnicos eléctricos realizan una inspección detallada de todo el cableado, puntos de conexión a tierra, tramos de conductos y terminaciones de paneles. Una vez verificado, el horno se energiza por primera vez.
Esta etapa incluye:
Verificación de voltaje y amperaje. en todas las fases
Comprobaciones de equilibrio de carga para asegurar una distribución uniforme
Pruebas de falla a tierra y resistencia de aislamiento

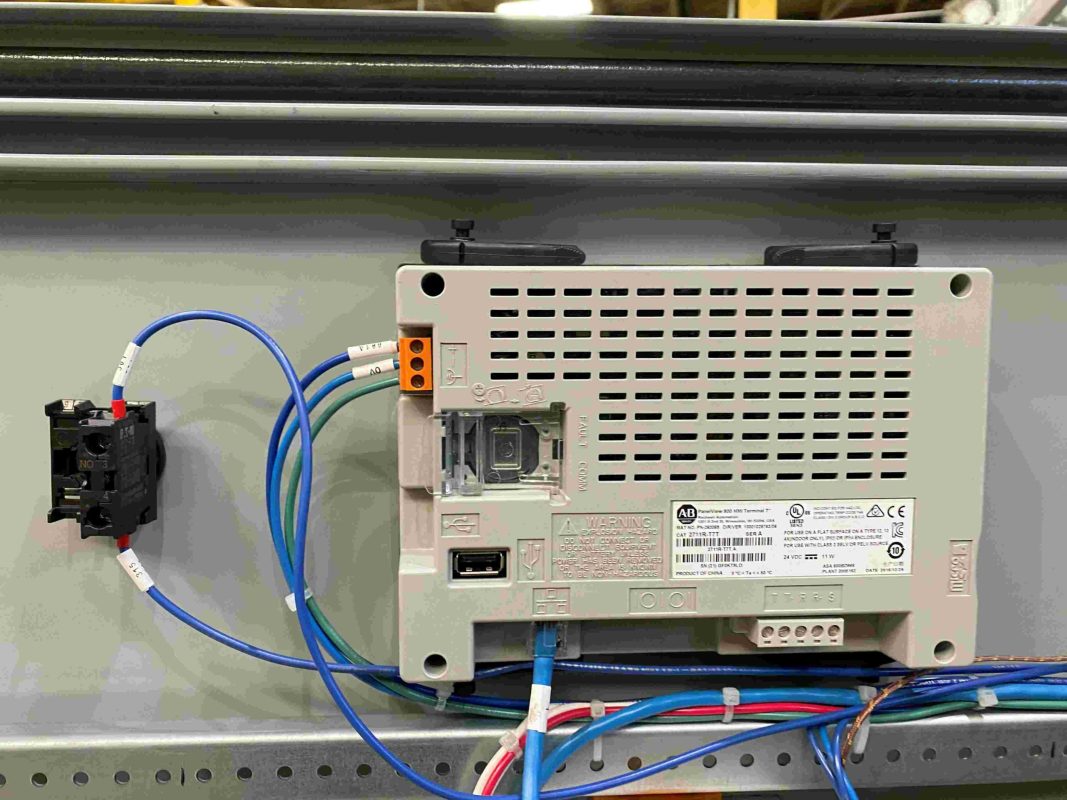

Diagnóstico de arranque de PLC y HMI
El sistema de control del EM‑B‑3500, que cuenta con una gran pantalla táctil a color, ejecuta sus rutinas internas de autodiagnóstico. Cualquier irregularidad se marca inmediatamente, lo que permite a nuestro equipo corregirla antes de seguir adelante.
Calibración del sistema de calefacción
Una vez validados los sistemas eléctricos, el siguiente paso es probar el rendimiento de calefacción del horno. El EM‑B‑3500 utiliza doce varillas calefactoras de carburo de silicio dispuestas para una distribución óptima del calor. Durante la calibración, cada varilla se monitorea individualmente para garantizar:
Salida de calor uniforme
Valores de resistencia estables
Secuenciación correcta y comportamiento de aceleración
Nuestros técnicos aumentan gradualmente la temperatura del horno en incrementos controlados, monitoreando las curvas de respuesta térmica y verificando que el revestimiento refractario se expanda y se estabilice como se esperaba.
Esta etapa es crítica porque establece el perfil térmico básico del horno, datos que se incluirán en el paquete de documentación final.
Validación del sistema de seguridad
La seguridad no es negociable en ninguna operación de fusión. Antes de que el horno pueda pasar a las pruebas a gran escala, se deben validar todos los sistemas de seguridad, incluidos:
Protección contra sobrecalentamiento
Circuitos de parada de emergencia
Enclavamientos de puertas y tapas
Controles del ventilador de refrigeración y ventilación.
Sistemas de alarma y notificación de fallos.
Cada función de seguridad se prueba individualmente y luego nuevamente como parte de una simulación completa del sistema. El horno debe responder de forma instantánea y predecible a cada escenario.
Prueba de aceptación completa en fábrica (FAT)
Una vez que el horno pasa las verificaciones eléctricas y de seguridad iniciales, ingresa a la etapa de validación más completa: la Prueba de aceptación de fábrica.
Aquí es donde el horno demuestra su rendimiento en condiciones de funcionamiento reales. El FAT incluye:
Verificación de la tasa de fusión
Pruebas de estabilidad de la temperatura de mantenimiento
Medición del consumo de energía.
Mapeo de uniformidad térmica
Calibración de PLC y HMI
Verificación de cumplimiento de UL
Durante esta etapa, el horno funciona de forma continua durante un período prolongado. Nuestros técnicos monitorean las curvas de temperatura, el consumo de energía y la capacidad de respuesta del sistema. Cualquier desviación del desempeño esperado se corrige inmediatamente.
Para este proyecto, el EM‑B‑3500 funcionó excepcionalmente bien, logrando tasas de fusión estables y demostrando una excelente eficiencia térmica, exactamente lo que el cliente necesitaba para respaldar sus operaciones de fundición de aluminio.
Paquete de documentación y garantía de calidad
Cada horno que construimos se entrega con un paquete de documentación completo. Para el EM‑B‑3500, esto incluyó:
esquemas electricos
Archivos de configuración de PLC y HMI
Manuales de mantenimiento y operación.
Registros de certificación UL
Informes de rendimiento FAT
Lista de repuestos e intervalos de servicio.
Este paquete es esencial para el equipo de mantenimiento del cliente y garantiza que el horno pueda recibir servicio, inspección y funcionamiento de forma segura en los años venideros.
Preparación previa a la puesta en servicio
Antes del envío, preparamos el horno para su instalación en las instalaciones del cliente. Esto incluye:
Inspección mecánica final
Verificación del par de apriete del sujetador
Inspección de superficies refractarias
Sellado y etiquetado de paneles de control.
Verificaciones de alineación y asiento del crisol
También preconfiguramos el PLC con los parámetros operativos preferidos del cliente, que incluyen:
Puntos de ajuste de temperatura
Perfiles de aceleración
Umbrales de alarma
Registro de rendimiento basado en turnos
Esto garantiza que una vez que el calefactor esté instalado y conectado, pueda comenzar a funcionar con un tiempo de configuración mínimo.
Limpieza final, embalaje y preparación del envío
Una vez completadas todas las pruebas, el horno se limpia, se detalla y se prepara para el transporte. Nuestro equipo de logística garantiza:
Envoltorios protectores y barreras contra la humedad.
Refuerzo de cajas para transporte pesado
Soportes amortiguadores
Etiquetado claro para manipulación de carretillas elevadoras y grúas
Luego, el EM‑B‑3500 se almacena en nuestra área de envío, a la espera de que el transportista del cliente lo recoja.
Esto marca el final de su trayectoria en nuestras instalaciones y el comienzo de su función de apoyo a la fundición de aluminio de alta eficiencia en la planta del cliente en Pensilvania.
El horno fue embalado y asegurado para su transporte. Ahora espera ser recogido en nuestras instalaciones de Cambridge, listo para respaldar las operaciones de fundición de aluminio en la planta del cliente en Pensilvania.
Este proyecto refleja nuestro compromiso de ofrecer soluciones de fusión eléctrica personalizadas que combinen rendimiento, seguridad y control inteligente para los fabricantes norteamericanos.
Lo que piensan nuestros clientes
Conclusión: Otro horno terminado, otra asociación fortalecida
La finalización del proyecto EM‑B‑3500 refleja nuestro compromiso de ofrecer Soluciones de fusión de alto rendimiento que combinan precisión de ingeniería, seguridad y confiabilidad a largo plazo. Desde la primera consulta hasta el informe FAT final, cada paso está diseñado para garantizar que nuestros clientes reciban equipos en los que puedan confiar.
Con este horno listo para su envío, nuestro equipo ya está pasando al siguiente proyecto: continuar con nuestra misión de apoyar a los fabricantes norteamericanos con tecnología de fusión avanzada y energéticamente eficiente.
Para obtener orientación relacionada con la planificación de equipos, revise la guía de Dynamo. controles de hornos y aplicaciones de automatización.
