Pedido, consulta, ingeniería y diseño del horno de fusión de virutas de aluminio GM‑M‑11000
Cuando el fabricante de maquinaria pesada de Wisconsin se acercó a nosotros por primera vez, su equipo no buscaba simplemente otra unidad de fusión: buscaban una solución de fusión de virutas de aluminio confiable y de alta recuperación que pudiera integrarse perfectamente en su flujo de trabajo de mecanizado. Su operación generaba un flujo continuo de virutas, virutas y virutas de aluminio, y necesitaban un horno que pudiera convertir este material en metal fundido limpio con una oxidación mínima, una mano de obra mínima y una eficiencia térmica predecible. Esa conversación inicial marcó la pauta para un proyecto basado en la claridad de la ingeniería, la comunicación transparente y un compromiso compartido con el desempeño a largo plazo.

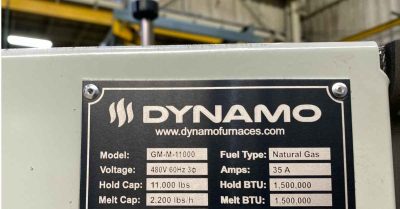

Desde la primera llamada de consulta, quedó claro que el horno de fusión de virutas de aluminio GM‑M‑11000 era la opción adecuada. Con una capacidad de retención de 11 000 lb y una velocidad de fusión de 2200 lb/h, el GM‑M‑11000 ofrecía el equilibrio perfecto entre rendimiento, huella y eficiencia de combustible para su entorno de producción. El cliente necesitaba un horno que pudiera funcionar continuamente, aceptara una amplia gama de geometrías de astillas y mantuviera la limpieza del metal incluso al procesar chatarra aceitosa o contaminada. La serie GM-M está diseñada precisamente para ese propósito: diseñada específicamente para centros de mecanizado, fundiciones y operaciones de fundición secundaria que exigen una recuperación constante de metal y bajos costos operativos.
Obtenga una cotización gratuita ahora
Comprensión de la solicitud: la fase de consulta
El proyecto comenzó con una revisión detallada de la solicitud. Nuestro equipo de ingeniería se reunió con los supervisores de producción, el personal de mantenimiento y los coordinadores de seguridad del cliente para trazar:
Su volumen de generación de chips.
El contenido de humedad y aceite de su chatarra.
Su relación deseada entre fusión y retención
Su espacio disponible y suministro de gas.
Su flujo de trabajo preferido de roscado y transferencia de metal
Estas conversaciones dieron forma a la dirección técnica del horno. El cliente enfatizó la necesidad de una alta recuperación de metales, baja oxidación y control de temperatura estable durante períodos de mantenimiento prolongados. También necesitaban un horno que pudiera integrarse con su línea de procesamiento de chips existente: equipos de lavado, secado y transporte que ya estaban instalados.
Esta fase de consulta aseguró que el GM-M-11000 no solo cumpliría con sus requisitos de fusión sino que también mejoraría la eficiencia de todo su circuito de reciclaje.
Revisión de ingeniería: diseño para el rendimiento y la confiabilidad
Una vez confirmado el pedido, nuestro equipo de ingeniería inició la revisión completa del diseño. Esta fase es donde el GM‑M‑11000 pasa de un modelo estándar a un sistema diseñado específicamente para el cliente.
La revisión de ingeniería incluyó:
Análisis estructural de la carcasa del horno y refractario.
Modelado del tamaño del quemador y de la eficiencia de la combustión.
Configuración del sistema de carga de chips
Modelado de flujo de metales y circulación de baños.
Selección de refractario para resistencia al choque térmico.
Interbloqueos de seguridad, diseño del tren de gas y lógica de control.
El diseño del GM‑M‑11000 se basa en quemadores de gas de alta eficiencia, un revestimiento refractario robusto y un sistema de carga de virutas que minimiza la oxidación al sumergir las virutas rápidamente en el baño fundido. Esto es fundamental para maximizar la recuperación del metal, especialmente cuando se procesan virutas finas o fragmentadas.
Durante esta etapa, nuestro equipo también revisó los servicios públicos de la planta del cliente, confirmando la presión del gas, el suministro eléctrico, los requisitos de ventilación y la carga del piso. Cada detalle fue validado para garantizar una instalación sin problemas más adelante en el proyecto.
Fabricación y ensamblaje: cómo darle vida al GM‑M‑11000
Una vez aprobado el paquete de ingeniería, comenzó la fabricación. La carcasa del horno, la estructura de acero, los soportes del quemador y los componentes refractarios se fabricaron con estrictas tolerancias dimensionales. El equipo de montaje trabajó a través de:
Fabricación de carcasas e inspección de soldaduras.
Instalación y curado de refractarios.
Instalación de quemadores y montaje de rampa de gas.
Configuración del sistema de inclinación hidráulica (si corresponde)
Cableado del panel de control y programación HMI
Integración del sistema de carga de chips.

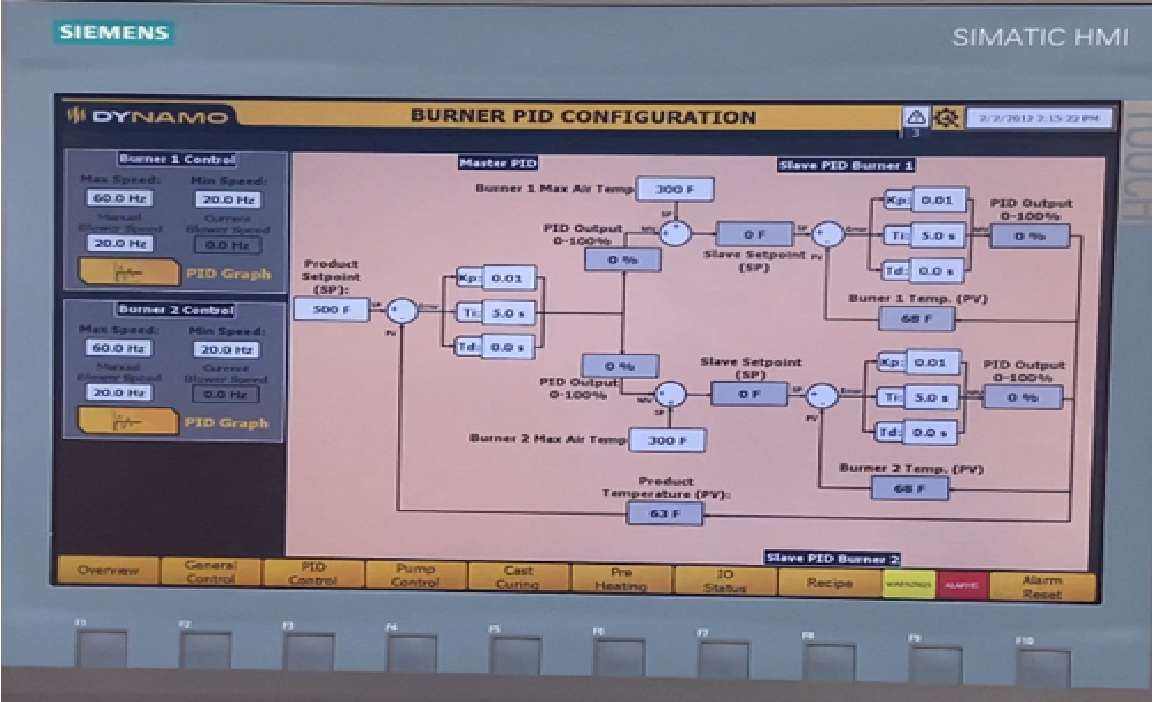

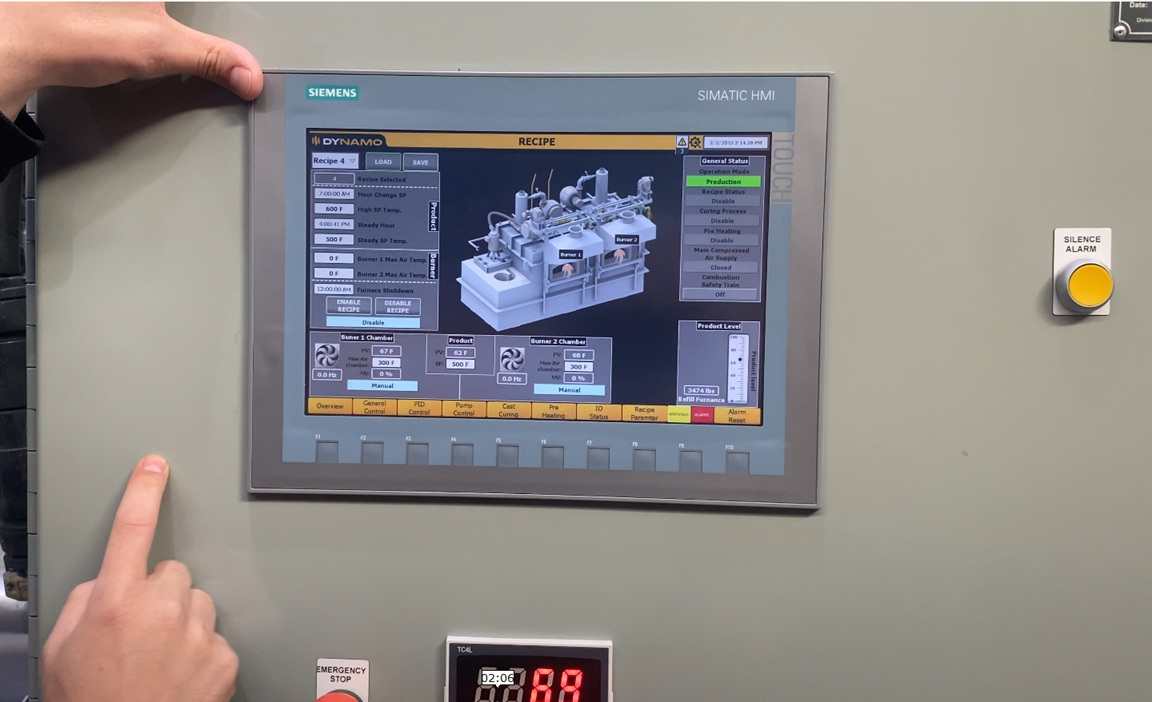

Cada subsistema fue probado individualmente antes del montaje final. El panel de control del GM‑M‑11000, construido alrededor de componentes PLC y HMI de grado industrial, fue programado para administrar el control de temperatura, la modulación del quemador, los enclavamientos de seguridad y el diagnóstico operativo.
Cuando se completó el montaje, el horno ya se había sometido a múltiples controles internos para garantizar que cumplía con nuestros estándares de rendimiento y seguridad.
Pruebas previas y verificación de calidad
Antes del envío, el GM‑M‑11000 se sometió a una inspección completa previa al envío. Esto incluyó:
Prueba de fugas en el tren de gas
Controles de encendido del quemador y estabilidad de la llama.
Verificación de la lógica de control
Prueba de bloqueo de seguridad
Comprobaciones de movimiento mecánico.
Validación del curado refractario
Aunque las pruebas de fusión completas se realizan en las instalaciones del cliente, nuestras pruebas previas garantizan que cada componente llegue listo para su instalación y puesta en servicio.
Conclusión
La fase 1 captura todo el recorrido desde la primera consulta del cliente hasta la finalización de la ingeniería, la fabricación y las pruebas previas. Establece las bases para la Fase 2, donde cubriremos Montaje final, integración de sistemas y pruebas de fábrica., seguida de la Fase 3, que se centra en envío, instalación, puesta en servicio y capacitación del operador.
