Perfección en el producto: Horno de fusión basculante GM-F-8800 probado y precomisionado
Anteriormente, cuando la empresa de fundición de aluminio para automóviles de Wisconsin se acercó por primera vez, el proyecto existía sólo como un conjunto de desafíos de producción y objetivos de rendimiento. Su equipo describió tasas de fusión inconsistentes, aumento del consumo de combustible y preocupaciones de seguridad en torno al vertido manual, problemas que ralentizaban su línea de fundición de automóviles y limitaban su capacidad de escalar. Durante esa primera consulta, los ingenieros de Dynamo escucharon atentamente, trazando el flujo de trabajo de la fundición e identificando dónde un sistema de fusión moderno y de alta eficiencia podría transformar las operaciones. Esa primera conversación puso todo en marcha. Ahora, de pie en la fábrica con la GM‑F‑8800 completamente ensamblada alzándose sobre sus cabezas, el equipo podía mirar hacia atrás y ver hasta dónde había llegado el proyecto. Lo que comenzó como una necesidad evolucionó hasta convertirse en un horno diseñado con precisión, listo para entrar en las etapas finales antes del envío.
👉 Puedes revisar la primera fase de este recorrido del horno de fusión de aluminio GM-F-8800 en diseño y montaje.
Verificación del ensamblaje final: garantizar que cada componente cumpla con las especificaciones
Con el GM‑F‑8800 estructuralmente completo, la Fase 2 comenzó con un meticuloso proceso de verificación. Los equipos de ingeniería y calidad de Dynamo trabajaron codo con codo, revisando cada detalle de la construcción para garantizar que coincidiera con el paquete de diseño aprobado. Esto incluyó verificaciones de alineación mecánica, verificación de torque en sujetadores estructurales y confirmación de que todos los componentes hidráulicos, de quemador y de control se instalaron exactamente como se especifica.

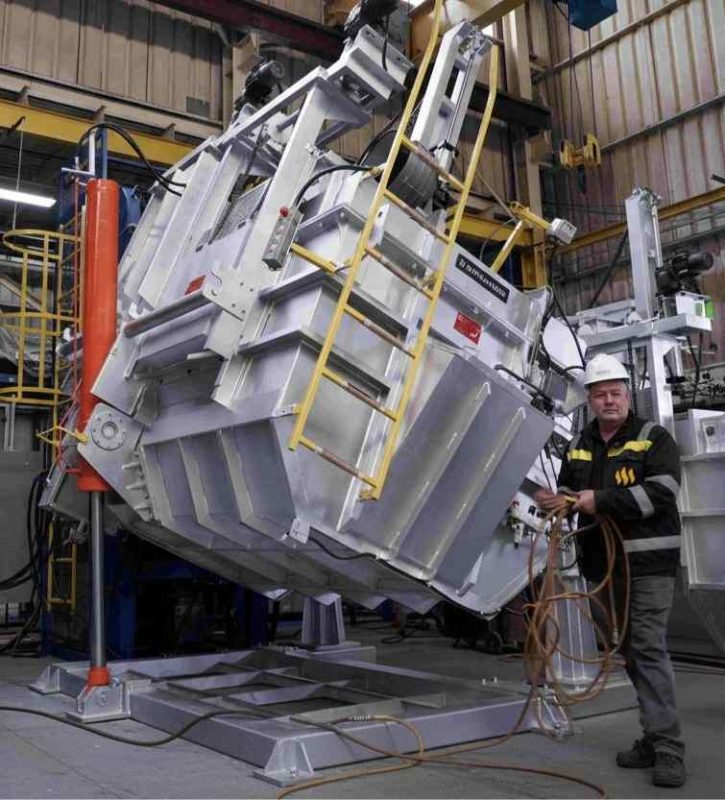

Imágenes de la alineación estructural final, conjuntos de quemadores completos, sistema de inclinación hidráulico instalado, y superficies refractarias selladas ayudar a ilustrar la precisión de esta etapa. Estas imágenes muestran el horno en su forma completa: aún no probado, pero completamente ensamblado y listo para su validación. Este paso es esencial porque garantiza que el GM‑F‑8800 sea estructuralmente sólido, mecánicamente completo y esté preparado para las rigurosas pruebas que se realizarán a continuación.
Pruebas funcionales: cómo darle vida al horno
Una vez verificada la construcción física, el GM‑F‑8800 ingresó a una secuencia de prueba estructurada diseñada para validar cada subsistema. Aquí es donde el horno comienza a “despertarse”, pasando de una estructura estática a una máquina en funcionamiento.
El proceso de prueba incluyó:
Pruebas del sistema de inclinación hidráulica. para confirmar un movimiento suave y controlado
Encendido del quemador y verificación del patrón de llama.
Pruebas de lógica del panel de control y de enclavamiento de seguridad
Simulación automatizada del ciclo de carga de ascensores.
Verificaciones de calibración de sensores y retroalimentación de temperatura
Cada prueba se realizó en condiciones controladas, y los ingenieros monitorearon los datos de rendimiento en tiempo real. El sistema de inclinación hidráulica, por ejemplo, se activó repetidamente para garantizar un movimiento constante y un control preciso. El sistema de quemador se sometió a pruebas de encendido, análisis de patrón de llama y calibración del flujo de aire para garantizar una eficiencia de combustión óptima.
Estas pruebas no son simplemente de procedimiento: son esenciales para garantizar que el horno funcione de manera confiable una vez instalado en las instalaciones de Wisconsin. El GM‑F‑8800 está diseñado para una fusión continua y de gran volumen, y cada subsistema debe funcionar sin problemas para soportar ese nivel de demanda.
👉 La serie GM-F puede ser la solución adecuada para su línea de producción. Puedes preguntar a nuestros especialistas e informarte.
Inspección y garantía de calidad: confirmando la confiabilidad a largo plazo
Después de las pruebas funcionales, el horno pasó a una fase exhaustiva de inspección y control de calidad. Aquí es donde los inspectores de Dynamo evalúan el horno de arriba a abajo, confirmando que cada componente cumple con los estándares de fabricación de la empresa y los requisitos operativos del cliente.
El proceso de inspección incluyó:
Integridad de soldadura y refuerzo estructural.
Calidad de instalación refractaria
Espesor y sellado del aislamiento.
Enrutamiento de líneas hidráulicas y de gas.
Cableado y etiquetado de cuadros eléctricos.
Cada uno de estos elementos desempeña un papel fundamental en el desempeño a largo plazo. Por ejemplo, la calidad refractaria afecta directamente la eficiencia térmica y la consistencia de la masa fundida, mientras que el espesor adecuado del aislamiento ayuda a mantener temperaturas internas estables y reducir el consumo de energía. Los inspectores también revisaron el recorrido de las líneas hidráulicas y de gas para garantizar la seguridad, la accesibilidad y el cumplimiento de los estándares de la industria.
Cualquier ajuste identificado durante la inspección fue corregido inmediatamente. Esto garantiza que el GM‑F‑8800 salga de fábrica en óptimas condiciones, listo para su instalación y funcionamiento a largo plazo.
Procedimientos previos a la puesta en servicio: simulación de una operación en el mundo real
La puesta en servicio previa es una de las etapas más importantes de la Fase 2. Aquí es donde el horno se somete a una operación simulada y controlada para verificar el rendimiento antes de la instalación. El objetivo es garantizar que el GM‑F‑8800 se inicie sin problemas y se integre perfectamente en el flujo de trabajo de producción de la fundición de Wisconsin.
La precomisionada incluyó:
Ciclos de secado para curado refractario
Ajuste del quemador para una combustión óptima
Simulaciones de parada de seguridad
Comprobaciones de uniformidad de temperatura.
Ensayos de secuencia de inclinación y carga.
El ciclo de secado es particularmente importante. Los materiales refractarios contienen humedad que debe eliminarse gradualmente para evitar grietas o daños estructurales. Los ingenieros monitorearon las curvas de temperatura durante todo el proceso, asegurando que el refractario curara de manera uniforme y segura.
El ajuste del quemador implicó ajustar el flujo de aire, el flujo de combustible y el tiempo de encendido para lograr el perfil de llama ideal. Este paso garantiza la máxima eficiencia térmica y temperaturas de fusión estables, ambas esenciales para las operaciones de fundición de automóviles.
Las simulaciones de apagado de seguridad probaron la capacidad del horno para responder a condiciones anormales, como pérdida de presión de gas o sobrecalentamiento. Estas pruebas confirman que los sistemas de seguridad del GM‑F‑8800 funcionan correctamente y protegerán a los operadores y al equipo durante la operación en el mundo real.
Finalmente, los ingenieros ensayaron las secuencias de inclinación y carga, verificando que el conjunto de carga de ascensor automatizado y el sistema de inclinación hidráulica funcionó de manera suave y consistente. Estos ensayos garantizan que el horno se integrará perfectamente en el flujo de trabajo del cliente una vez instalado.
Preparación del horno para el envío: protección de un sistema diseñado con precisión
Una vez que se completaron las pruebas y la puesta en servicio previa, el GM-F-8800 entró en la etapa final de la Fase 2: preparación para el envío. Este paso garantiza que el horno llegue a las instalaciones de Wisconsin en perfectas condiciones, listo para su instalación.
El proceso de preparación incluyó:
Envoltura protectora de componentes sensibles
Fijación de conjuntos hidráulicos y de quemadores.
Paneles de control y accesorios.
Documentar todos los resultados de las pruebas y certificaciones.
Coordinación de logística y programación de entregas.

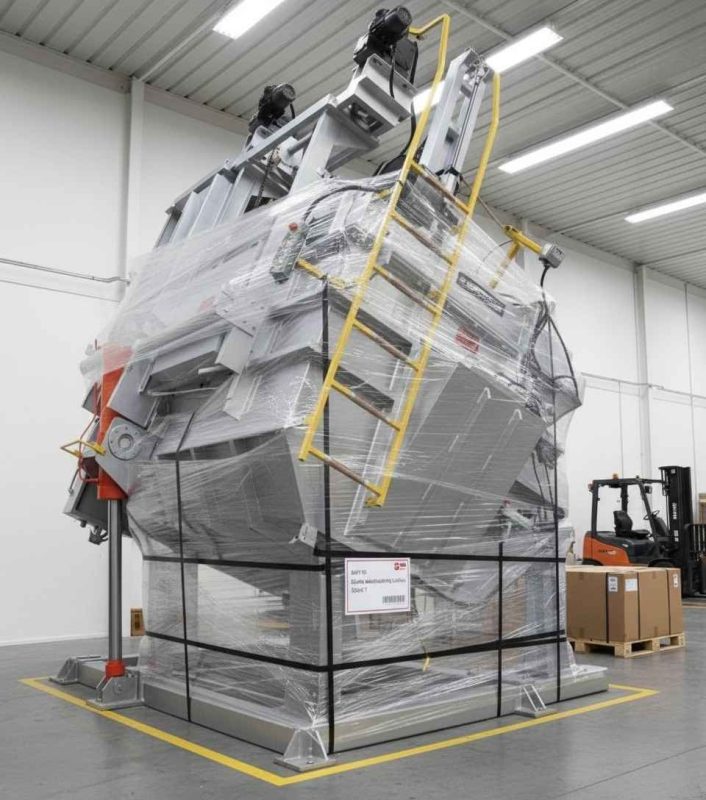

Sus imágenes del horno en su estado final, listo para enviar (envuelto, asegurado y preparado para la carga) reforzarán visualmente el profesionalismo y el cuidado que definen esta fase. Estas imágenes ayudan a los lectores a comprender la escala del horno y el nivel de preparación necesario para transportar de forma segura un sistema tan grande y complejo.
Antes del envío, el equipo de Dynamo recopiló un paquete de documentación completo, que incluye resultados de pruebas, informes de inspección, certificaciones de seguridad y pautas de instalación. Esto garantiza que el cliente tenga todo lo que necesita para prepararse para la instalación y la puesta en marcha.
Mirando hacia el envío y la puesta en servicio
Con el GM‑F‑8800 completamente probado, inspeccionado y preparado para su envío, el proyecto está listo para pasar a la Fase 3: entrega, instalación, puesta en marcha, capacitación de operadores y optimización del rendimiento a largo plazo. En la siguiente fase, el horno pasa de un sistema probado en fábrica a una solución de fusión totalmente operativa dentro de las instalaciones de fundición de automóviles de Wisconsin.
Para obtener orientación relacionada con la planificación de equipos, revise la guía de Dynamo. Aplicaciones de hornos de fusión de metales industriales..
